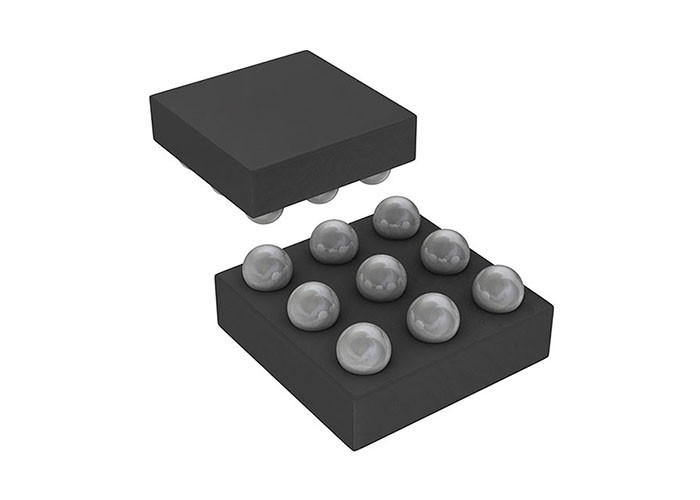

MAX17260SEWL ইন্টিগ্রেটেড সার্কিট চিপ ব্যাটারি ম্যানেজমেন্ট সিস্টেম আইসি লিথিয়াম আয়ন 9-WLP
সাধারণ বর্ণনা
MAX17260SEWL হল একটি অতি-নিম্ন শক্তির জ্বালানী গেজ IC যা Maxim ModelGaugeTM m5 অ্যালগরিদম বাস্তবায়ন করে।আইসি একটি একক সেল ব্যাটারি প্যাক নিরীক্ষণ এবং উভয় উচ্চ পাশ এবং নিম্ন পাশ বর্তমান sensing সমর্থন করে.
আইসি বর্তমান, ভোল্টেজ এবং তাপমাত্রার নির্ভুল পরিমাপ সরবরাহ করে। ব্যাটারি প্যাকের তাপমাত্রা অভ্যন্তরীণ তাপমাত্রা সেন্সর বা বাহ্যিক থার্মিস্টর ব্যবহার করে পরিমাপ করা হয়।একটি 2-ডায়ার I2C ইন্টারফেস ডেটা এবং নিয়ন্ত্রণ নিবন্ধগুলিতে অ্যাক্সেস প্রদান করে. আইসিটি ক্ষুদ্র সীসা মুক্ত 0.4 মিমি পিচ, 1.5 মিমি x 1.5 মিমি, 9-পিন ডাব্লুএলপি প্যাকেজ এবং 3 মিমি x 3 মিমি, 14-পিন টিডিএফএন প্যাকেজে পাওয়া যায়।
উপকারিতা ও বৈশিষ্ট্য
মডেলগ্যাজ m5 EZ
EZ পারফরম্যান্সের জন্য কোনও চরিত্রগতকরণের প্রয়োজন নেই
ব্যাটারি পরিবর্তনের বিরুদ্ধে দৃঢ়
খালি ভোল্টেজের কাছাকাছি ত্রুটি দূর করে
কুলম্ব-কাউন্টার ড্রিফট দূর করে
বয়স, বর্তমান এবং তাপমাত্রার জন্য ক্ষতিপূরণ
খালি, পূর্ণ বা অলস অবস্থায় প্রয়োজন হয় না
নিম্ন 5.1μA অপারেটিং বর্তমান
বর্তমানের সঠিক সংবেদন
উচ্চ-পার্শ্ব বা নিম্ন-পার্শ্ব সনাক্তকরণ বিকল্প
ওয়াইড সেন্স রেসিস্টর রেঞ্জঃ 1mΩ থেকে 1000mΩ
তাপমাত্রা ক্ষতিপূরণ সহ ট্রেস সেন্সিং
LiFePO4 সহ Li+ এবং ভেরিয়েন্ট সমর্থন করে
থার্মিস্টর বা ± 1°C অভ্যন্তরীণ তাপমাত্রা
ডায়নামিক পাওয়ার ডিসচার্জের সময় পাওয়ার ক্যাপাসিটি অনুমান করে
খালি হওয়ার সময় এবং পূর্ণ হওয়ার সময় অনুমান
তাত্ত্বিক লোডের অধীনে অবশিষ্ট ক্ষমতা পূর্বাভাস
কোন ক্যালিব্রেশনের প্রয়োজন নেই
ভোল্টেজ, SOC, তাপমাত্রা, বর্তমান এবং 1% SOC পরিবর্তনের জন্য সতর্কতা সূচক
অ্যাপ্লিকেশন
পোষাকযোগ্য যন্ত্রপাতি, স্মার্টওয়াচ
ট্যাবলেট, ২-ইন-১ ল্যাপটপ
ব্লুটুথ হেডসেট
স্বাস্থ্য ও ফিটনেস মনিটর
ডিজিটাল স্টিল, ভিডিও, এবং অ্যাকশন ক্যামেরা
চিকিৎসা সরঞ্জাম
হ্যান্ডহেল্ড কম্পিউটার এবং টার্মিনাল
ওয়্যারলেস স্পিকার
হোম এবং বিল্ডিং অটোমেশন, সেন্সর
পোর্টেবল গেম প্লেয়ার
খেলনা
সহজ জ্বালানী-গ্যাজ সার্কিট ডায়াগ্রাম
