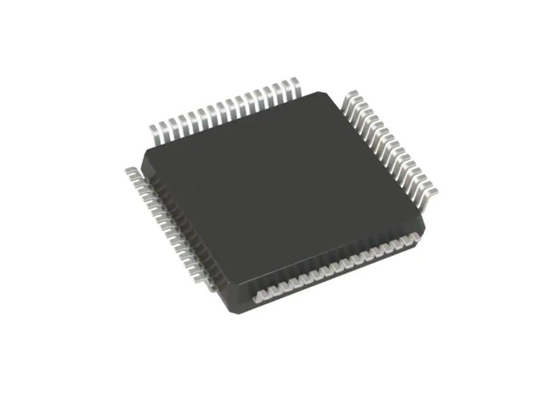

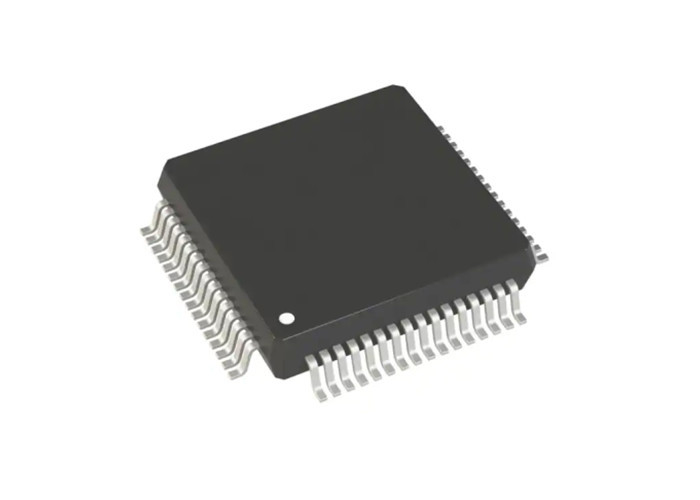

8 চ্যানেল AD7606BSTZ 16-বিট সিঙ্ক্রোনাস ডেটা অধিগ্রহণ সিস্টেম LQFP64

8 চ্যানেল AD7606BSTZ 16-বিট সিঙ্ক্রোনাস ডেটা অধিগ্রহণ সিস্টেম LQFP64

AD7606BSTZ-এর পণ্যের বিবরণ

AD7606BSTZ হল 16-বিট, যুগপৎ স্যাম্পলিং, এনালগ-টু-ডিজিটাল ডেটা অধিগ্রহণ সিস্টেম (DAS) যথাক্রমে আট, ছয় এবং চারটি চ্যানেল।প্রতিটি অংশে রয়েছে অ্যানালগ ইনপুট ক্ল্যাম্প সুরক্ষা, একটি দ্বিতীয়-অর্ডার অ্যান্টিলিয়াসিং ফিল্টার, একটি ট্র্যাক-এন্ড-হোল্ড অ্যামপ্লিফায়ার, একটি 16-বিট চার্জ পুনঃবন্টন ধারাবাহিক আনুমানিক অ্যানালগ-টু-ডিজিটাল রূপান্তরকারী (ADC), একটি নমনীয় ডিজিটাল ফিল্টার, একটি 2.5 V রেফারেন্স এবং রেফারেন্স বাফার, এবং উচ্চ গতির সিরিয়াল এবং সমান্তরাল ইন্টারফেস।

AD7606BSTZ একটি একক 5 V সরবরাহ থেকে কাজ করে এবং সমস্ত চ্যানেলের জন্য 200 kSPS পর্যন্ত থ্রুপুট হারে নমুনা নেওয়ার সময় ±10 V এবং ±5 V সত্য বাইপোলার ইনপুট সংকেত মিটমাট করতে পারে।ইনপুট ক্ল্যাম্প সুরক্ষা সার্কিটরি ±16.5 V পর্যন্ত ভোল্টেজ সহ্য করতে পারে। AD7606-এর 1 MΩ অ্যানালগ ইনপুট প্রতিবন্ধকতা রয়েছে নমুনা ফ্রিকোয়েন্সি নির্বিশেষে।একক সরবরাহ অপারেশন, অন-চিপ ফিল্টারিং এবং উচ্চ ইনপুট প্রতিবন্ধকতা ড্রাইভার অপ এম্পস এবং বাহ্যিক বাইপোলার সরবরাহের প্রয়োজনীয়তা দূর করে।
AD7606BSTZ অ্যান্টিলিয়াসিং ফিল্টারটির 22 kHz এর 3 dB কাটঅফ ফ্রিকোয়েন্সি রয়েছে এবং 200 kSPS এ স্যাম্পলিং করার সময় 40 dB অ্যান্টিলিয়াস প্রত্যাখ্যান প্রদান করে।নমনীয় ডিজিটাল ফিল্টারটি পিন চালিত, SNR-এ উন্নতি করে এবং 3 dB ব্যান্ডউইথ কমায়।

AD7606BSTZ এর স্পেসিফিকেশন

AD7606BSTZ এর বৈশিষ্ট্য

• 8/6/4 একই সাথে নমুনা ইনপুট
• সত্যিকারের বাইপোলার অ্যানালগ ইনপুট রেঞ্জ: ±10 V, ±5 V
• পিন টু পিন অত্যাধুনিক AD7606B এর সাথে সামঞ্জস্যপূর্ণ
• একক 5 V এনালগ সরবরাহ এবং 2.3 V থেকে 5 V VDRIVE
• সম্পূর্ণরূপে একত্রিত তথ্য অধিগ্রহণ সমাধান
• এনালগ ইনপুট বাতা সুরক্ষা
• 1 MΩ এনালগ ইনপুট প্রতিবন্ধকতা সহ ইনপুট বাফার
• দ্বিতীয়-ক্রম অ্যান্টিলিয়াসিং অ্যানালগ ফিল্টার
• অন-চিপ সঠিক রেফারেন্স এবং রেফারেন্স বাফার
• সমস্ত চ্যানেলে 200 kSPS সহ 16-বিট ADC
• ডিজিটাল ফিল্টার সহ ওভারস্যাম্পলিং ক্ষমতা
• নমনীয় সমান্তরাল/সিরিয়াল ইন্টারফেস
• SPI/QSPI™/MICROWIRE™/DSP সামঞ্জস্যপূর্ণ
• কর্মক্ষমতা
• এনালগ ইনপুট চ্যানেলে 7 kV ESD রেটিং
• 95.5 dB SNR, −107 dB THD
• ±0.5 LSB INL, ±0.5 LSB DNL
• কম শক্তি: 100 মেগাওয়াট
• স্ট্যান্ডবাই মোড: 25 মেগাওয়াট
• তাপমাত্রা পরিসীমা: −40°C থেকে +85°C
• 64-লিড LQFP প্যাকেজ

AD7606BSTZ এর অ্যাপ্লিকেশন

• পাওয়ার-লাইন পর্যবেক্ষণ এবং সুরক্ষা ব্যবস্থা
• মাল্টিফেজ মোটর নিয়ন্ত্রণ
• ইন্সট্রুমেন্টেশন এবং কন্ট্রোল সিস্টেম
• মাল্টিঅক্সিস পজিশনিং সিস্টেম
• ডেটা অধিগ্রহণ সিস্টেম (DAS)

AD7606BSTZ এর কার্যকরী ব্লক ডায়াগ্রাম

AD7606BSTZ এর পিন কনফিগারেশন

FAQ
প্র. আপনার পণ্য কি আসল?
উত্তর: হ্যাঁ, সমস্ত পণ্য আসল, নতুন আসল আমদানি আমাদের উদ্দেশ্য।
প্রশ্ন: আপনার কোন সার্টিফিকেট আছে?
উত্তর: আমরা ISO 9001:2015 সার্টিফাইড কোম্পানি এবং ERAI-এর সদস্য।
প্রশ্ন: আপনি ছোট পরিমাণ অর্ডার বা নমুনা সমর্থন করতে পারেন? নমুনা বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা নমুনা অর্ডার এবং ছোট অর্ডার সমর্থন করি। নমুনা খরচ আপনার অর্ডার বা প্রকল্প অনুযায়ী ভিন্ন।
প্রশ্নঃ কিভাবে আমার অর্ডার পাঠাতে হয়?এটি নিরাপদ?
উত্তর: আমরা জাহাজে এক্সপ্রেস ব্যবহার করি, যেমন DHL, Fedex, UPS, TNT, EMS। আমরা আপনার প্রস্তাবিত ফরওয়ার্ডারও ব্যবহার করতে পারি। পণ্যগুলি ভাল প্যাকিংয়ে থাকবে এবং নিরাপত্তা নিশ্চিত করবে এবং আপনার অর্ডারের পণ্যের ক্ষতির জন্য আমরা দায়ী।
প্রশ্ন: সীসা সময় সম্পর্কে কি?
উত্তর: আমরা 5 কার্যদিবসের মধ্যে স্টক যন্ত্রাংশ পাঠাতে পারি। যদি স্টক না থাকে তবে আমরা আপনার অর্ডারের পরিমাণের উপর ভিত্তি করে আপনার জন্য লিড টাইম নিশ্চিত করব।
