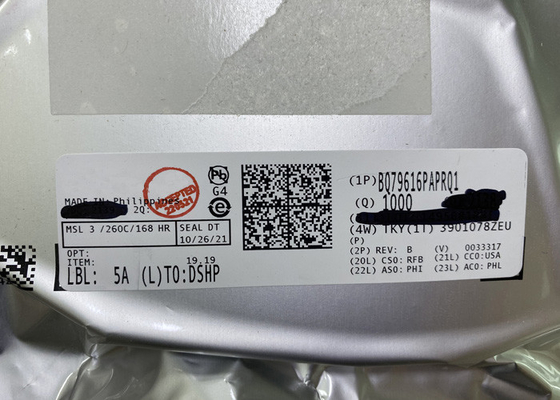

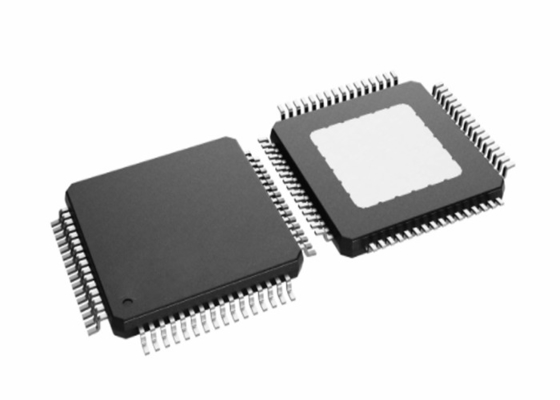

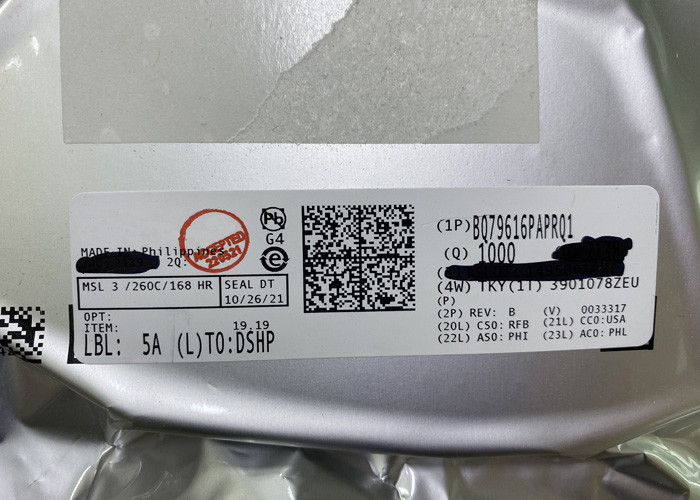

লিথিয়াম আয়ন BQ79616PAPRQ1 BQ79616 ব্যাটারি মাল্টি ফাংশন কন্ট্রোলার IC 64-HTQFP

BQ79616PAPRQ1 BQ79616 ব্যাটারি মাল্টি-ফাংশন কন্ট্রোলার IC লিথিয়াম আয়ন 64-HTQFP

পণ্যের বর্ণনা

BQ79616-Q1 HEV/EV-তে উচ্চ-ভোল্টেজ ব্যাটারি ম্যানেজমেন্ট সিস্টেমে 12S, 14S এবং 16S ব্যাটারি মডিউলগুলির জন্য 200 µs-এর কম সময়ে উচ্চ-নির্ভুলতা সেল ভোল্টেজ পরিমাপ প্রদান করে।মনিটরের পরিবার একই প্যাকেজ প্রকারে বিভিন্ন চ্যানেলের বিকল্প অফার করে, পিন-টু-পিন সামঞ্জস্য প্রদান করে এবং যে কোনো প্ল্যাটফর্মে প্রতিষ্ঠিত সফ্টওয়্যার এবং হার্ডওয়্যারের উচ্চ পুনঃব্যবহার সমর্থন করে।ইন্টিগ্রেটেড ফ্রন্ট-এন্ড ফিল্টারগুলি সেল ইনপুট চ্যানেলগুলিতে সহজ, কম ভোল্টেজ রেটিং, ডিফারেনশিয়াল আরসি ফিল্টারগুলির সাথে সিস্টেমটিকে কার্যকর করতে সক্ষম করে।ইন্টিগ্রেটেড, পোস্ট-এডিসি, লো-পাস ফিল্টারগুলি ফিল্টার করা, ডিসি-সদৃশ, ভোল্টেজ পরিমাপকে আরও ভাল চার্জের অবস্থা (এসওসি) গণনার জন্য সক্ষম করে।এই ডিভাইসটি অতিরিক্ত তাপমাত্রার অবস্থা এড়াতে স্বয়ংক্রিয়-পজ এবং ভারসাম্য পুনরায় শুরু করতে তাপমাত্রা পর্যবেক্ষণ সহ স্বায়ত্তশাসিত অভ্যন্তরীণ কোষের ভারসাম্য সমর্থন করে।

বিচ্ছিন্ন, দ্বিমুখী, ডেইজি চেইন পোর্টের অন্তর্ভুক্তি ক্যাপাসিটর- এবং ট্রান্সফরমার-ভিত্তিক বিচ্ছিন্নতা উভয়কেই সমর্থন করে, যা সাধারণত xEV পাওয়ারট্রেন সিস্টেমে পাওয়া কেন্দ্রীভূত বা বিতরণ আর্কিটেকচারের জন্য সবচেয়ে কার্যকর উপাদান ব্যবহার করার অনুমতি দেয়।এই ডিভাইসটিতে আটটি জিপিআইও বা অক্জিলিয়ারী ইনপুট রয়েছে যা বাহ্যিক থার্মিস্টর পরিমাপের জন্য ব্যবহার করা যেতে পারে।

ডিভাইসের BQ7961x-Q1 পরিবারের সাথে হোস্ট যোগাযোগ ডিভাইসের ডেডিকেটেড UART ইন্টারফেসের মাধ্যমে বা যোগাযোগ সেতু ডিভাইস, BQ79600 এর মাধ্যমে সংযুক্ত করা যেতে পারে।উপরন্তু, একটি বিচ্ছিন্ন, ডিফারেনশিয়াল ডেইজি-চেইন কমিউনিকেশন ইন্টারফেস হোস্টকে একটি একক ইন্টারফেসের মাধ্যমে সমগ্র ব্যাটারি স্ট্যাকের সাথে যোগাযোগ করতে দেয়।যোগাযোগ লাইন বিরতির ক্ষেত্রে, ডেইজি-চেইন যোগাযোগ ইন্টারফেসটি একটি রিং আর্কিটেকচারে কনফিগারযোগ্য যা হোস্টকে স্ট্যাকের উভয় প্রান্তে ডিভাইসের সাথে কথা বলতে দেয়।

BQ79616-Q1-এর বৈশিষ্ট্য

• স্বয়ংচালিত অ্যাপ্লিকেশনের জন্য যোগ্য
• AEC-Q100 নিম্নলিখিত ফলাফলের সাথে যোগ্য:
• ডিভাইসের তাপমাত্রা গ্রেড 1: –40°C থেকে +125°C পরিবেষ্টিত অপারেটিং তাপমাত্রা পরিসীমা
• ডিভাইস HBM ESD শ্রেণীবিভাগ স্তর 2
• ডিভাইস CDM ESD শ্রেণীবিভাগ স্তর C4B
• কার্যকরী নিরাপত্তা-সঙ্গতিপূর্ণ
• কার্যকরী নিরাপত্তা অ্যাপ্লিকেশনের জন্য উন্নত
• ISO 26262 সিস্টেম ডিজাইনে সহায়তা করার জন্য ডকুমেন্টেশন
• ASIL D পর্যন্ত পদ্ধতিগত ক্ষমতা
• ASIL D পর্যন্ত হার্ডওয়্যার ক্ষমতা
• +/- 1.5mV ADC নির্ভুলতা
• পিন-প্যাকেজ এবং সফ্টওয়্যার সামঞ্জস্যপূর্ণ ডিভাইস পরিবার:
• স্ট্যাকযোগ্য মনিটর 16S (BQ79616-Q1)
• ভোল্টেজ এবং তাপমাত্রা নির্ণয়ের জন্য অন্তর্নির্মিত অপ্রয়োজনীয় পথ
• সমস্ত সেল চ্যানেলের জন্য 128 µs এর মধ্যে অত্যন্ত নির্ভুল সেল ভোল্টেজ পরিমাপ
• ইন্টিগ্রেটেড পোস্ট-ADC কনফিগারযোগ্য ডিজিটাল লো-পাস ফিল্টার
• বাস বার সংযোগ এবং পরিমাপ সমর্থন করে
• POR-এর মতো ডিভাইস রিসেট অনুকরণ করতে অন্তর্নির্মিত হোস্ট-নিয়ন্ত্রিত হার্ডওয়্যার রিসেট
• অভ্যন্তরীণ কোষের ভারসাম্য সমর্থন করে
• 240 mA এ ভারসাম্য কারেন্ট
• স্বয়ংক্রিয় বিরতি এবং পুনরায় শুরু নিয়ন্ত্রণ সহ অন্তর্নির্মিত ব্যালেন্সিং তাপ ব্যবস্থাপনা
• ঐচ্ছিক রিং আর্কিটেকচারের সাথে বিচ্ছিন্ন ডিফারেনশিয়াল ডেইজি চেইন যোগাযোগ
• যোগাযোগ লাইনের মাধ্যমে এমবেডেড ফল্ট সিগন্যাল এবং হার্টবিট
• UART/SPI হোস্ট ইন্টারফেস/যোগাযোগ সেতু ডিভাইস BQ79600-Q1
• অন্তর্নির্মিত SPI মাস্টার

অ্যাপ্লিকেশন

• হাইব্রিড এবং বৈদ্যুতিক পাওয়ারট্রেন সিস্টেমে ব্যাটারি ম্যানেজমেন্ট সিস্টেম (বিএমএস)
• ব্যাটারি ম্যানেজমেন্ট সিস্টেমের সাথে এনার্জি স্টোরেজ ব্যাটারি প্যাক

আমিসরলীকৃত সিস্টেম ডায়াগ্রাম
