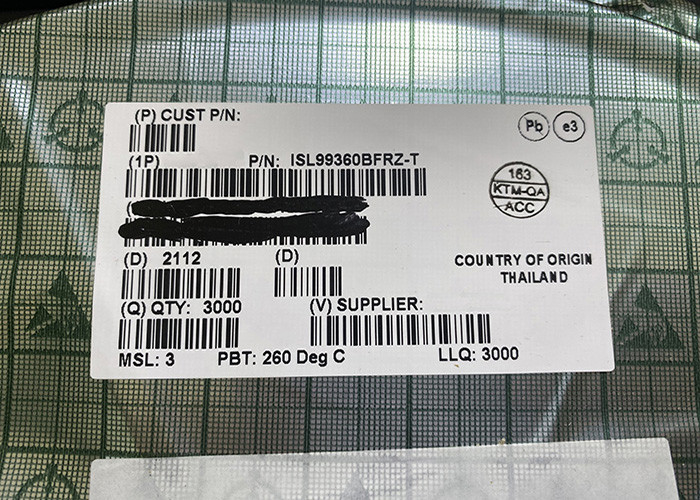

ইন্টিগ্রেটেড সার্কিট চিপ ISL99360BFRZ পাওয়ার ম্যানেজমেন্ট ফুল হাফ-ব্রিজ ড্রাইভার

ইন্টিগ্রেটেড সার্কিট চিপ ISL99360BFRZ পাওয়ার ম্যানেজমেন্ট ফুল হাফ-ব্রিজ ড্রাইভার

বর্ণনা

ISL99360BFRZ হল স্মার্ট পাওয়ার স্টেজ (SPS) যথাক্রমে ISL68xxx/69xxx ডিজিটাল মাল্টিফেজ (DMP) কন্ট্রোলার এবং ফেজ ডবলার (ISL6617A) এর সাথে সামঞ্জস্যপূর্ণ।ISL99360 এবং ISL99360B উচ্চ নির্ভুলতা বর্তমান এবং তাপমাত্রা মনিটরগুলিকে সমন্বিত করেছে যা একটি মাল্টিফেজ ডিসি/ডিসি সিস্টেম সম্পূর্ণ করতে কন্ট্রোলার এবং ডাবলারের কাছে ফেরত দেওয়া যেতে পারে।তারা ডিসিআর সেন্সিং নেটওয়ার্ক এবং সংশ্লিষ্ট তাপীয় ক্ষতিপূরণ বাদ দিয়ে নকশাকে সহজ করে এবং কর্মক্ষমতা বাড়ায়।লাইট-লোড দক্ষতা একটি ডেডিকেটেড LFET কন্ট্রোল পিনের মাধ্যমে সমর্থিত।একটি শিল্পের শীর্ষস্থানীয় তাপগতভাবে উন্নত 5x5 PQFN প্যাকেজ ন্যূনতম সামগ্রিক PCB রিয়েল এস্টেটের অনুমতি দেয়।

বৈশিষ্ট্য

• ইনপুট পরিসীমা: +3.0V থেকে +16V

• 60A ডিসি কারেন্ট সমর্থন করে

• ISL99360: 3.3V সামঞ্জস্যপূর্ণ ট্রাই-স্টেট PWM ইনপুট

• ISL99360B: 5.0V সামঞ্জস্যপূর্ণ ট্রাই-স্টেট PWM ইনপুট

• ডাউনস্লোপ কারেন্ট সেন্সিং

• ±3% নির্ভুলতা বর্তমান মনিটর (IMON) REFIN ইনপুট সহ

• OT পতাকা সহ 8mV/°C তাপমাত্রা মনিটর

• ডেডিকেটেড লো-সাইড FET কন্ট্রোল ইনপুট

• উচ্চ সিস্টেম নির্ভরযোগ্যতার জন্য ব্যাপক ত্রুটি সুরক্ষা

• হাই-সাইড FET সংক্ষিপ্ত এবং ওভারকারেন্ট সুরক্ষা

• অতিরিক্ত তাপমাত্রা সুরক্ষা

• ভিসিসি এবং ভিআইএন আন্ডারভোল্টেজ লকআউট (ইউভিএলও)

• ওপেন-ড্রেন ফল্ট রিপোর্টিং আউটপুট

• 1.25MHz পর্যন্ত সুইচিং ফ্রিকোয়েন্সি

• Pb-মুক্ত (RoHS অনুগত), 32 Ld 5x5 PQFN

অ্যাপ্লিকেশন

• উচ্চ ফ্রিকোয়েন্সি এবং উচ্চ দক্ষতা VRM এবং VRD
• মাইক্রোপ্রসেসরের জন্য মূল, গ্রাফিক এবং মেমরি নিয়ন্ত্রক
• সার্ভার, নেটওয়ার্কিং এবং ক্লাউড কম্পিউটিংয়ের জন্য উচ্চ ঘনত্বের VR
• POL DC/DC রূপান্তরকারী এবং ভিডিও গেমিং কনসোল

সরলীকৃত অ্যাপ্লিকেশন ব্লক ডায়াগ্রাম
