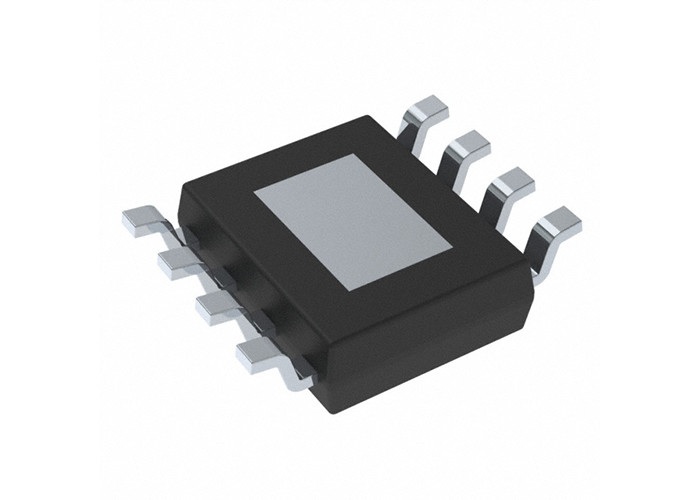

ইন্টিগ্রেটেড সার্কিট চিপ UCC27200QDDARQ1 হাফ-ব্রিজ গেট ড্রাইভার আইসি নন-ইনভার্টিং

ইন্টিগ্রেটেড সার্কিট চিপ UCC27200QDDARQ1 হাফ-ব্রিজ গেট ড্রাইভার আইসি নন-ইনভার্টিং

UCC27200QDDARQ1 এর পণ্যের বিবরণ

UCC27200QDDARQ1 হল উচ্চ-ফ্রিকোয়েন্সি Nchannel MOSFET ড্রাইভারগুলির মধ্যে রয়েছে 120-V বুটস্ট্র্যাপ ডায়োড এবং সর্বোচ্চ নিয়ন্ত্রণ নমনীয়তার জন্য স্বাধীন ইনপুট সহ হাই-সাইড এবং লো-সাইড ড্রাইভার। এটি হাফব্রিজ, ফুল-ব্রিজ, দুই-এ N-চ্যানেল MOSFET নিয়ন্ত্রণের অনুমতি দেয়। সুইচ ফরোয়ার্ড, এবং সক্রিয় ক্ল্যাম্প ফরোয়ার্ড কনভার্টার।লো-সাইড এবং হাইসাইড গেট ড্রাইভারগুলি স্বাধীনভাবে নিয়ন্ত্রিত এবং একে অপরের টার্নন এবং টার্নঅফের মধ্যে 1 ns এর সাথে মিলে যায়।

এর স্পেসিফিকেশনUCC27200QDDARQ1

UCC27200QDDARQ1 এর বৈশিষ্ট্য

• অটোমোটিভ অ্যাপ্লিকেশনের জন্য যোগ্য
• AEC-Q100 নিম্নলিখিত ফলাফলের সাথে যোগ্য:
• ডিভাইসের তাপমাত্রা গ্রেড 1:
• 40°C থেকে 125°C পরিবেষ্টিত অপারেটিং তাপমাত্রা পরিসীমা
• ডিভাইস HBM ESD ক্লাসিফিকেশন লেভেল 2
• ডিভাইস CDM ESD শ্রেণীবিভাগ স্তর C5
• হাই-সাইড এবং লো-সাইড কনফিগারেশনে দুটি এন-চ্যানেল MOSFET চালায়
• সর্বাধিক বুট ভোল্টেজ: 120 V
• সর্বোচ্চ VDD ভোল্টেজ: 20 V
• অন-চিপ 0.65-V VF, 0.6-Ω RD বুটস্ট্র্যাপ ডায়োড
• 1 MHz-এর চেয়ে বড় অপারেশন
• 20-এনএস প্রচার বিলম্ব সময়
• 3-একটি সিঙ্ক, 3-এ উৎস আউটপুট স্রোত
• 1000-পিএফ লোড সহ 8-এনএস উত্থান এবং 7-এনএস পতনের সময়
• 1-এনএস বিলম্ব ম্যাচিং
• -40°C থেকে 140°C (জংশন টেম্পারেচার)

এর অ্যাপ্লিকেশনUCC27200QDDARQ1

• টেলিকম, ডেটাকম এবং মার্চেন্ট মার্কেটের জন্য পাওয়ার সাপ্লাই
• হাফ-ব্রিজ অ্যাপ্লিকেশন এবং ফুল-ব্রিজ কনভার্টার
• বিচ্ছিন্ন বাস আর্কিটেকচার
• দুই-সুইচ ফরওয়ার্ড কনভার্টার
• সক্রিয়-বাতা ফরোয়ার্ড রূপান্তরকারী
• উচ্চ-ভোল্টেজ সিঙ্ক্রোনাস-বাক রূপান্তরকারী
• ক্লাস-ডি অডিও অ্যামপ্লিফায়ার

UCC27200QDDARQ1 এর সরলীকৃত অ্যাপ্লিকেশন ডায়াগ্রাম
