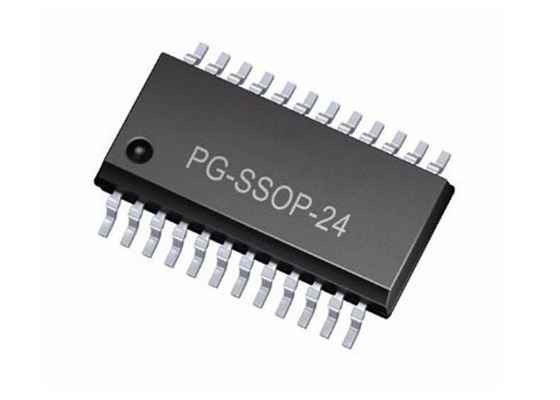

TLE8444SL ইন্টিগ্রেটেড সার্কিট চিপ চতুর্ভুজ অর্ধ-ব্রিজ ড্রাইভার আইসি SSOP24 মোটর ড্রাইভার আইসি

TLE8444SL ইন্টিগ্রেটেড সার্কিট চিপ চতুর্ভুজ অর্ধ-ব্রিজ ড্রাইভার আইসি এসএসওপি 24 মোটর ড্রাইভার আইসি

পণ্যের বর্ণনাTLE8444SL

TLE8444SL হল একটি সুরক্ষিত কোয়াড-হাফ-ব্রিজ-আইসি যা অটোমোটিভ এবং শিল্প গতি নিয়ন্ত্রণ অ্যাপ্লিকেশনগুলির জন্য লক্ষ্যবস্তু।TLE8444SL হল স্মার্ট মিশ্রিত প্রযুক্তি SPT এর উপর ভিত্তি করে একটি একক ডাই যা DMOS পাওয়ার ডিভাইসগুলির সাথে দ্বিপাক্ষিক এবং CMOS নিয়ন্ত্রণ সার্কিট্রিকে একত্রিত করে. ডিসি-মোটরগুলি সামনের দিকে (সিডাব্লু), বিপরীত দিকে (সিসিডাব্লু), ব্রেক এবং উচ্চ প্রতিবন্ধকতা মোডে চালিত হতে পারে যেখানে স্টেপারমোটরগুলি নো-কুরেন্ট, নেতিবাচক / ইতিবাচক আউটপুট বর্তমান মোডে চালিত হতে পারে।এই বিভিন্ন মোড সহজেই একটি মাইক্রোকন্ট্রোলার ডিভাইসের স্ট্যান্ডার্ড সমান্তরাল ইন্টারফেস মাধ্যমে অর্জন করা যেতে পারে.

স্পেসিফিকেশনTLE8444SL

TLE8444SL এর বৈশিষ্ট্য

• 4 অর্ধ-ব্রিজ পাওয়ার আউটপুট (1.3Ω RDS ((ON) MAX @ Tj=150°C)
• 0.9A এ সর্বনিম্ন ওভারকরেন্ট বন্ধ
• অর্ধ-ব্রিজ আউটপুটগুলির সহজ সমান্তরাল ইন্টারফেস নিয়ন্ত্রণ
• মাইক্রোকন্ট্রোলার সংযোগের সংখ্যা হ্রাস করার জন্য বিপরীত এবং নন-ইনভার্টেড ইনপুট
• স্লিপ মোডে খুব কম বর্তমান খরচ (সর্বোচ্চ ৫μA)
• ত্রুটি পতাকা নির্ণয়
• সমস্ত আউটপুটের জন্য চালু অবস্থায় ওপেন লোড ডায়গনিস্টিক
• অতিরিক্ত বর্তমানের বিরুদ্ধে সুরক্ষিত আউটপুট
• হাইস্টেরেসিস সহ তাপমাত্রা সুরক্ষা
• ওভার এবং আন্ডার ভোল্টেজ লক
• 3.3V / 5V সামঞ্জস্যপূর্ণ ইনপুট হিস্টেরেসিস সঙ্গে
• কোন ক্রসওভার বর্তমান নেই
• অভ্যন্তরীণ ফ্রিহুইলিং ডায়োড
• তাপীয়ভাবে উন্নত প্যাকেজ (ফয়েজড কন্ডাক্ট)

অ্যাপ্লিকেশনTLE8444SL

• একধ্রুব বা দ্বিধ্রুব লোড
• ধাপে ধাপে মোটর (উদাহরণস্বরূপ, আইলড স্পিড কন্ট্রোল)
• ডিসি ব্রাশ মোটর

TLE8444SL এর ব্লক ডায়াগ্রাম

TLE8444SL এর পিন বরাদ্দ
