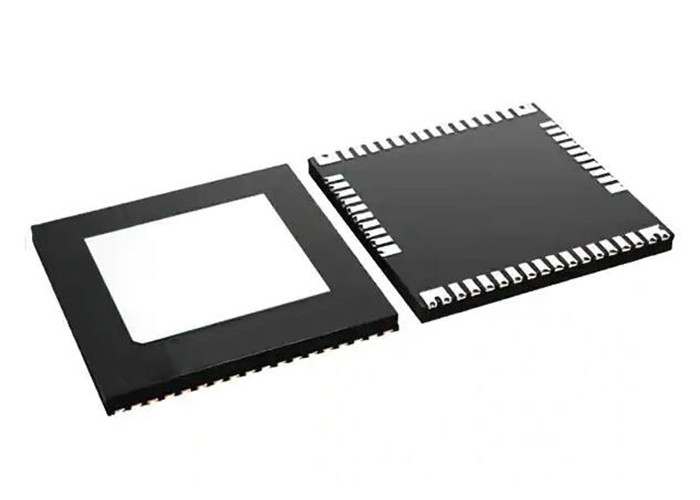

ইন্টিগ্রেটেড সার্কিট চিপ LMG3522R030RQSR লো সাইড ফুল হাফ ব্রিজ ড্রাইভার IC VQFN52

বড় ইমেজ : ইন্টিগ্রেটেড সার্কিট চিপ LMG3522R030RQSR লো সাইড ফুল হাফ ব্রিজ ড্রাইভার IC VQFN52

পণ্যের বিবরণ:

উৎপত্তি স্থল:	সিএন
পরিচিতিমুলক নাম:	Original Factory
সাক্ষ্যদান:	Lead free / RoHS Compliant
মডেল নম্বার:	LMG3522R030RQSR

প্রদান:

ন্যূনতম চাহিদার পরিমাণ:	10
মূল্য:	Contact for Sample
প্যাকেজিং বিবরণ:	52-VQFN (12x12)
ডেলিভারি সময়:	5-8 কাজের দিন
পরিশোধের শর্ত:	T/T, L/C, ওয়েস্টার্ন ইউনিয়ন

যোগাযোগ

ইন্টিগ্রেটেড সার্কিট চিপ LMG3522R030RQSR লো সাইড ফুল হাফ ব্রিজ ড্রাইভার IC VQFN52

বর্ণনা

অংশ সংখ্যা:	LMG3522R030RQSR	FET হোল্ড-অফ:	200V/ns
সুইচিং ফ্রিকোয়েন্সি:	2MHZ	সরবরাহ পরিচালনা করে:	7.5V থেকে 18V
স্লিউ রেট:	20V/ns থেকে 150V/ns	বর্তমান - আউটপুট / চ্যানেল:	38A

ইন্টিগ্রেটেড সার্কিট চিপ LMG3522R030RQSR লো সাইড ফুল হাফ ব্রিজ ড্রাইভার IC VQFN52

এর পণ্য বিবরণLMG3522R030RQSR

ইন্টিগ্রেটেড ড্রাইভার এবং সুরক্ষা সহ LMG3522R030RQSR GaN FET সুইচ-মোড পাওয়ার কনভার্টারকে লক্ষ্য করে এবং ডিজাইনারদের শক্তির ঘনত্ব এবং দক্ষতার নতুন স্তর অর্জন করতে সক্ষম করে।

এর স্পেসিফিকেশনLMG3522R030RQSR

অংশ সংখ্যা	LMG3522R030RQSR
আউটপুট কনফিগারেশন	নিচের দিক
অ্যাপ্লিকেশন	ডিসি মোটর, সাধারণ উদ্দেশ্য
ইন্টারফেস	PWM
লোড প্রকার	ইন্ডাকটিভ, ক্যাপাসিটিভ, প্রতিরোধক
প্রযুক্তি	এনএমওএস
Rds চালু (টাইপ)	26mOhm
বর্তমান - আউটপুট / চ্যানেল	38A
ভোল্টেজ সরবরাহ	7.5V ~ 18V
ভোল্টেজ - লোড	650V
অপারেটিং তাপমাত্রা	-40°C ~ 125°C (TJ)
ফল্ট সুরক্ষা	বর্তমান সীমাবদ্ধতা (নিয়ন্ত্রণযোগ্য), অতিরিক্ত তাপমাত্রা, শর্ট সার্কিট, UVLO
মাউন্ট টাইপ	গুফ
প্যাকেজ/কেস	52-ভিকিউএফএন এক্সপোজড প্যাড
সরবরাহকারী ডিভাইস প্যাকেজ	52-VQFN (12x12)

এর বৈশিষ্ট্যLMG3522R030RQSR

ইন্টিগ্রেটেড গেট ড্রাইভার সহ 650V GaN-on-Si FET
ইন্টিগ্রেটেড উচ্চ নির্ভুলতা গেট পক্ষপাত ভোল্টেজ
200V/ns FET হোল্ড-অফ
2MHz সুইচিং ফ্রিকোয়েন্সি
20V/ns থেকে 150V/ns স্লিউ রেট সুইচিং পারফরম্যান্সের অপ্টিমাইজেশন এবং EMI প্রশমনের জন্য
7.5V থেকে 18V সরবরাহ পর্যন্ত কাজ করে
শক্তিশালী সুরক্ষা
সাইকেল-বাই-সাইকেল ওভারকারেন্ট এবং ল্যাচড শর্ট-সার্কিট সুরক্ষা < 100ns প্রতিক্রিয়া সহ
হার্ড-সুইচিংয়ের সময় 720V ঢেউ সহ্য করে
অভ্যন্তরীণ অতিরিক্ত তাপমাত্রা এবং UVLO পর্যবেক্ষণ থেকে স্ব-রক্ষা
উন্নত শক্তি ব্যবস্থাপনা
ডিজিটাল তাপমাত্রা PWM আউটপুট

এর অ্যাপ্লিকেশনLMG3522R030RQSR

সুইচ-মোড পাওয়ার কনভার্টার
মার্চেন্ট নেটওয়ার্ক এবং সার্ভার PSU
বণিক টেলিকম সংশোধনকারী
সোলার ইনভার্টার এবং শিল্প মোটর ড্রাইভ
নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ

LMG3522R030RQSR এর সরলীকৃত ব্লক ডায়াগ্রাম

ইন্টিগ্রেটেড সার্কিট চিপ LMG3522R030RQSR লো সাইড ফুল হাফ ব্রিজ ড্রাইভার IC VQFN52 0

FAQ
প্র. আপনার পণ্য কি আসল?
উত্তর: হ্যাঁ, সমস্ত পণ্য আসল, নতুন আসল আমদানি আমাদের উদ্দেশ্য।
প্রশ্ন: আপনার কোন সার্টিফিকেট আছে?
উত্তর: আমরা ISO 9001:2015 সার্টিফাইড কোম্পানি এবং ERAI-এর সদস্য।
প্রশ্ন: আপনি ছোট পরিমাণ অর্ডার বা নমুনা সমর্থন করতে পারেন? নমুনা বিনামূল্যে?
উত্তর: হ্যাঁ, আমরা নমুনা অর্ডার এবং ছোট অর্ডার সমর্থন করি। নমুনা খরচ আপনার অর্ডার বা প্রকল্প অনুযায়ী ভিন্ন।
প্রশ্নঃ কিভাবে আমার অর্ডার পাঠাতে হয়?এটি নিরাপদ?
উত্তর: আমরা জাহাজে এক্সপ্রেস ব্যবহার করি, যেমন DHL, Fedex, UPS, TNT, EMS৷ আমরা আপনার প্রস্তাবিত ফরওয়ার্ডারও ব্যবহার করতে পারি৷ পণ্যগুলি ভাল প্যাকিংয়ে থাকবে এবং সুরক্ষা নিশ্চিত করবে এবং আপনার অর্ডারে পণ্যের ক্ষতির জন্য আমরা দায়ী৷
প্রশ্ন: সীসা সময় সম্পর্কে কি?
উত্তর: আমরা 5 কার্যদিবসের মধ্যে স্টক যন্ত্রাংশ পাঠাতে পারি। যদি স্টক না থাকে তবে আমরা আপনার অর্ডারের পরিমাণের উপর ভিত্তি করে আপনার জন্য লিড টাইম নিশ্চিত করব।
