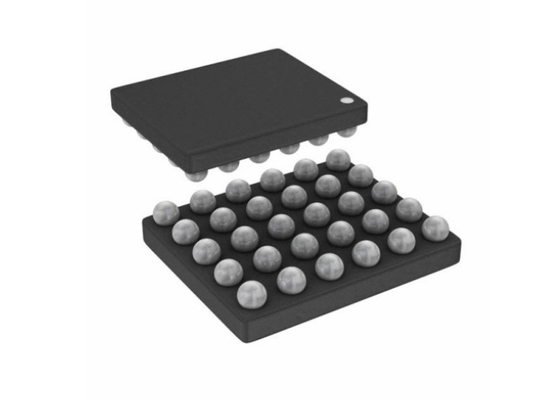

4 চ্যানেল AFE49I30YZR আল্ট্রা-স্মল ইন্টিগ্রেটেড এনালগ ফ্রন্ট এন্ড - AFE 24 বিট 30-DSBGA

4 চ্যানেল AFE49I30YZR আল্ট্রা-স্মল ইন্টিগ্রেটেড এনালগ ফ্রন্ট এন্ড - AFE 24 বিট 30-DSBGA

AFE49I30YZR-এর পণ্যের বিবরণ

AFE49I30YZR হল অপটিক্যাল বায়ো-সেন্সিং/ PPG এবং ECG পরিমাপ অ্যাপ্লিকেশনের জন্য একটি এনালগ ফ্রন্ট-এন্ড।ডিভাইসটি ছয়টি সুইচিং লাইট-এমিটিং ডায়োড (এলইডি) এবং চারটি ফটোডিওড পর্যন্ত সমর্থন করে।24 টি পর্যন্ত সংকেত পর্যায়গুলি সংজ্ঞায়িত করা যেতে পারে এবং PPG বা ECG সংকেতগুলি প্রতিটি ফেজ থেকে সিঙ্ক্রোনাইজড পদ্ধতিতে অর্জন করা যেতে পারে।

AFE49I30YZR এর স্পেসিফিকেশন

AFE49I30YZR এর বৈশিষ্ট্য

• 24 ফেজ পর্যন্ত সংকেত অধিগ্রহণ সমর্থন করে
• প্রতিটি পিপিজি পর্বে 6টি এলইডি, 4টি পিডির নমনীয় বরাদ্দ
• সিঙ্ক্রোনাইজড পিপিজি/ইসিজি সিগন্যাল অধিগ্রহণ প্রতিটি ফেজের সাথে পিপিজি বা ইসিজি হিসাবে কনফিগারযোগ্য, এবং বিভিন্ন ডেটা হারে
• সিঙ্ক্রোনাইজড PPG/ECG 1 kHz পর্যন্ত ডেটা রেট সমর্থন করে
• ECG-শুধু মোড 4 kHz পর্যন্ত ডেটা রেট সমর্থন করে
• PPG সংকেত চেইন:
• 16 µA PD কারেন্টে 108-dB পর্যন্ত সিস্টেম SNR
• একটি সাধারণ মান সহ একটি পরিধানযোগ্য ডিভাইসে ক্রমাগত অপারেশনের জন্য নিম্ন কারেন্ট: একটি LED এর জন্য 15 µA, রিসিভারের জন্য 20 µA
• পিপিজি ট্রান্সমিটার:
• সাধারণ অ্যানোড LED কনফিগারেশন সমর্থন করে
• 8-বিট প্রোগ্রামেবল LED কারেন্ট 25 mA থেকে 250 mA পর্যন্ত সামঞ্জস্যযোগ্য রেঞ্জ সহ
• স্বাধীন প্রতি-ফেজ বর্তমান নিয়ন্ত্রণের সাথে সমান্তরালে দুটি LED ফায়ার করার মোড
• প্রোগ্রামেবল LED অন-টাইম প্রতি ফেজ
• SpO2, HRM, বা বহু-তরঙ্গদৈর্ঘ্য এইচআরএম-এর জন্য 6টি LED-এর যুগপত সমর্থন
• পিপিজি রিসিভার:
• 4 টাইম-মাল্টিপ্লেক্স ফটোডিওড ইনপুট সমর্থন করে
• 2টি সমান্তরাল রিসিভার একসাথে দুটি PD চ্যানেলের নমুনা নিতে
• প্রতিটি টিআইএ ইনপুটে পৃথক পরিবেষ্টিত অফসেট বিয়োগ DAC 8-বিট প্রতি-ফেজ নিয়ন্ত্রণ এবং 255-µA পর্যন্ত সামঞ্জস্যযোগ্য পরিসীমা সহ
• প্রতিটি টিআইএ ইনপুটে 5-বিট প্রতি-ফেজ নিয়ন্ত্রণ সহ পৃথক LED অফসেট বিয়োগ DAC এবং
• 15.5-µA ব্যাপ্তি
• 100 dB পরিবেষ্টিত প্রত্যাখ্যান 10 Hz পর্যন্ত
• প্রোগ্রামেবল ব্যান্ডউইথ সহ নয়েজ ফিল্টারিং
• প্রতিস্থাপন লাভ: 3.7 kΩ থেকে 1 MΩ
• ইসিজি সিগন্যাল চেইন
• পক্ষপাতের জন্য RLD আউটপুট সহ 1-লিড ইসিজি
• INA লাভ 1.6 - 13 থেকে প্রোগ্রামযোগ্য
• <1 µVrms ইনপুট নয়েজ (1-150 Hz ব্যান্ডউইথের মধ্যে) 4-kHz নমুনা হারে
• ইন্টিগ্রেটেড 450 Hz লো পাস ফিল্টার
• 3.125-100 nA কারেন্ট এবং প্রোগ্রামেবল ইন্টারাপ্ট সহ এসি, ডিসি লিড-অফ সনাক্ত করে
• বাহ্যিক ঘড়ি এবং অভ্যন্তরীণ অসিলেটর মোড সমর্থন করে
• একটি সিস্টেম মাস্টার ঘড়ির সাথে সিঙ্ক্রোনাইজ করা ডেটা অর্জনের বিকল্প
• অ্যাম্বিয়েন্ট, LED থেকে ডিসি স্বয়ংক্রিয় বাতিল
• FIFO 128-নমুনা গভীরতা সহ
• I2C ইন্টারফেস
• 2.6-মিমি × 2.1-মিমি DSBGA, 0.4-মিমি পিচ
• সরবরাহ: Rx: 1.7 V-1.9 V (LDO বাইপাস);1.9 V-3.6 V (LDO সক্ষম), Tx: 3 V-5.5 V, IO: 1.7-3.6 V
• 2টি সরবরাহ সহ অপারেশন সমর্থন করে - 1.8 V, 5 V

AFE49I30YZR এর অ্যাপ্লিকেশন

• পরিধানযোগ্য ডিভাইসে ইসিজি
• পিটিটি-ভিত্তিক রক্তচাপের জন্য সিঙ্ক্রোনাইজড পিপিজি, ইসিজি
• পরিধানযোগ্য, শ্রবণযোগ্য যন্ত্রের জন্য অপটিক্যাল হার্ট-রেট মনিটরিং (HRM) এবং হার্টরেট পরিবর্তনশীলতা (HRV)
• পালস অক্সিমেট্রি (SpO2) পরিমাপ
• সর্বাধিক অক্সিজেন খরচ (VO2 সর্বোচ্চ)

AFE49I30YZR এর সরলীকৃত পরিকল্পিত
