16 চ্যানেল আল্ট্রাসাউন্ড AFE AFE58JD28ZAV 14-বিট 65-MSPS বা 12-বিট 80-MSPS ADC

16 চ্যানেল আল্ট্রাসাউন্ড AFE AFE58JD28ZAV 14-বিট 65-MSPS বা 12-বিট 80-MSPS ADC

AFE58JD28ZAV এর পণ্যের বিবরণ

AFE58JD28ZAV ডিভাইসটি একটি উচ্চ-সংহত, অ্যানালগ ফ্রন্ট-এন্ড (AFE) সমাধান বিশেষভাবে আল্ট্রাসাউন্ড সিস্টেমের জন্য ডিজাইন করা হয়েছে যেখানে উচ্চ কার্যক্ষমতা, কম শক্তি এবং ছোট আকারের প্রয়োজন।

AFE58JD28ZAV-এর পণ্যের গুণাবলী

AFE58JD28ZAV এর বৈশিষ্ট্য

• আল্ট্রাসাউন্ড অ্যাপ্লিকেশনের জন্য 16-চ্যানেল AFE: TGC এবং CW মোডের জন্য অপ্টিমাইজড সিগন্যাল চেইন
• চারটি প্রোগ্রামেবল TGC প্রোফাইল
• নিম্ন-শব্দ পরিবর্ধক (LNA) এর সাথে:
• প্রোগ্রামেবল লাভ: 21 dB, 18 dB, এবং 15 dB
• রৈখিক ইনপুট সংকেত প্রশস্ততা: 0.37 VPP, 0.5 VPP, এবং 0.71 VPP
• ভোল্টেজ-নিয়ন্ত্রিত অ্যাটেনুয়েটর (VCAT): অ্যাটেন্যুয়েশন রেঞ্জ: 0 dB–36 dB
• প্রোগ্রামেবল গেইন এমপ্লিফায়ার (PGA): 3 dB এর ধাপে 18 dB–27 dB
• 3য়-অর্ডার, লিনিয়ার-ফেজ, লো-পাস ফিল্টার (LPF): কাটঅফ ফ্রিকোয়েন্সি 10 MHz থেকে 30 MHz
• ADC মোড (আইডল-চ্যানেল SNR): 14-বিট, 65-MSPS মোড: 75-dBFS/12-Bit, 80-MSPS মোড: 72-dBFS
• নয়েজ এবং পাওয়ার জন্য অপ্টিমাইজ করা হয়েছে: TGC মোড: 0.8 nV/√Hz এ 102 mW/Ch,
• 65-MSPS, 14-বিট আউটপুট
• CW মোড: 63 mW/Ch
• চমৎকার ডিভাইস-টু-ডিভাইস গেইন ম্যাচিং: ±0.4 dB (সাধারণ)
• দ্রুত এবং সামঞ্জস্যপূর্ণ ওভারলোড পুনরুদ্ধার
• অবিচ্ছিন্ন তরঙ্গ (CW) পথ এর সাথে: 1-kHz ফ্রিকোয়েন্সি অফসেট অফ 2.5-MHz ক্যারিয়ারে –159 dBc/Hz-এর নিম্ন ক্লোজ-ইন ফেজ নয়েজ
• ফেজ রেজোলিউশন: λ / 16
• 16x এবং 8x CW ঘড়ি সমর্থন করে
• 12-ডিবি 3য় এবং 5ম হারমোনিক্সের দমন
• ডিজিটাল I/Q ডিমোডুলেটর: ভগ্নাংশ ডেসিমেশন ফিল্টার M = 1 থেকে 63 সহ
• 0.25 এর বৃদ্ধি
• Decimation পরে ডেটা থ্রুপুট হ্রাস
• 32টি প্রিসেট প্রোফাইল সহ অন-চিপ RAM
• 1 Gbps পর্যন্ত গতির সাথে LVDS ইন্টারফেস
• 5-Gbps JESD ইন্টারফেস: JESD204B সাবক্লাস 0, 1, এবং 2/2, 4, বা 8 চ্যানেল প্রতি JESD লেন

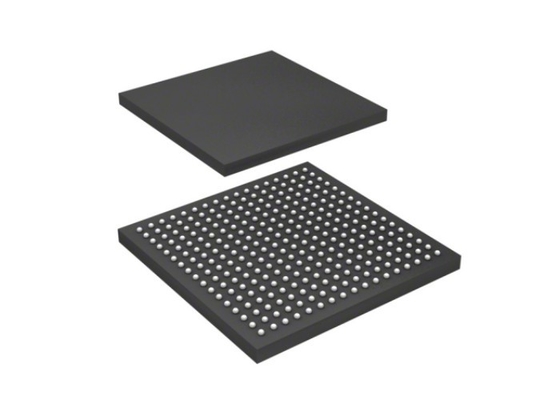

• ছোট প্যাকেজ: 15-মিমি × 15-মিমি NFBGA-289

AFE58JD28ZAV এর অ্যাপ্লিকেশন

• মেডিকেল আল্ট্রাসাউন্ড ইমেজিং
• ননডেস্ট্রাকটিভ ইভালুয়েশন ইকুইপমেন্ট
• সোনার ইমেজিং সরঞ্জাম

AFE58JD28ZAV এর সরলীকৃত ব্লক ডায়াগ্রাম
