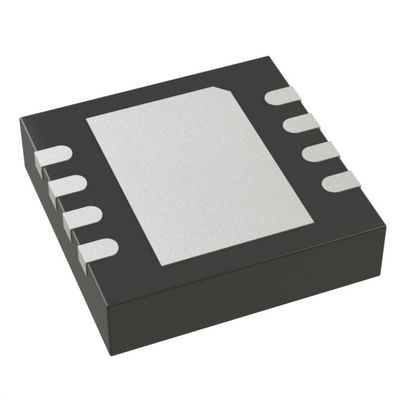

এলটিসি 4372 সিডিডি নিম্ন স্থির বর্তমান আদর্শ ডায়োড নিয়ামক আইসি চিপ বিস্তৃত ইনপুট ভোল্টেজ পরিসীমা এবং দ্রুত বিপরীত বন্ধ

LTC4372CDD হল একটি কমপ্যাক্ট 3×3 মিমি DFN প্যাকেজে রাখা একটি নিম্ন-নিস্তব্ধ-বর্তমান আদর্শ ডায়োড কন্ট্রোলার, যা হিউম্যানয়েড রোবটে মাল্টি-ব্যাটারি রিডানডেন্ট পাওয়ার ডিস্ট্রিবিউশন, সার্ভো এবং সেন্সর পাওয়ার সাপ্লাই চেইনগুলির জন্য ডিজাইন করা হয়েছে। Schottky ডায়োডগুলিকে বাহ্যিক N-MOSFET-এর সাথে প্রতিস্থাপন করে, এটি উল্লেখযোগ্যভাবে অগ্রবর্তী পরিবাহী ক্ষতি এবং তাপ উত্পাদন হ্রাস করে।

মাত্র 5μA এর একটি অপারেটিং শান্ত স্রোত এবং 0.5μA এর একটি টার্ন-অফ কারেন্টের সাথে, এটি রোবটের সাধারণ গতি এবং দীর্ঘ স্ট্যান্ডবাই পরিস্থিতিতে কার্যকরভাবে সিস্টেমের সামগ্রিক ব্যাটারির আয়ুকে প্রসারিত করে।

2.5V থেকে 80V এর বিস্তৃত ইনপুট ভোল্টেজ পরিসীমা সমর্থন করে, 48V হাই-ভোল্টেজ বাস সিস্টেম এবং রোবটে কম-ভোল্টেজ সেন্সর পাওয়ার সাপ্লাই উভয়ের সাথে সামঞ্জস্যপূর্ণ। ≤1.5μs-এর একটি অতি-দ্রুত রিভার্স টার্ন-অফ ক্ষমতা, ব্যাটারি পাওয়ার লস বা সার্ভো স্টার্ট/স্টপ সার্জেস, ড্রাইভার আইসি এবং ভিশন সেন্সরগুলিকে রক্ষা করার সময় রিভার্স কারেন্টকে দ্রুত ব্লক করে।

এটি সার্জ সাপ্রেশন এবং লোড স্যুইচিং অর্জনের জন্য ব্যাক-টু-ব্যাক MOSFET গুলি চালাতে পারে। -28V এর একটি বিপরীত ভোল্টেজ রেটিং এর সাথে মিলিত, এটি বিপরীত রোবট তারের সংযোগ এবং কম্পন দ্বারা সৃষ্ট পাওয়ার সাপ্লাই ত্রুটিগুলি সহ্য করে, যার ফলে সিস্টেমের পাওয়ার সাপ্লাই স্থায়িত্ব এবং নিরাপত্তা বৃদ্ধি পায়। এর আল্ট্রা-কম্প্যাক্ট প্যাকেজ রোবটের সীমাবদ্ধ পাওয়ার ডিস্ট্রিবিউশন বোর্ডে স্থান বাঁচায়।

• একটি পাওয়ার স্কোটকি ডায়োড প্রতিস্থাপন করে শক্তি অপচয় হ্রাস করে
• নিম্ন শান্ত বর্তমান: 5μA অপারেটিং
• ওয়াইড অপারেটিং ভোল্টেজ রেঞ্জ: 2.5V থেকে 80V
• বিপরীত সরবরাহ সুরক্ষা -28V
• কোনো TVS ইনপুট ক্ল্যাম্পের প্রয়োজন নেই
• হাই সাইড এক্সটার্নাল এন-চ্যানেল MOSFET ড্রাইভ
• ইনরাশ কন্ট্রোল এবং লোড স্যুইচিংয়ের জন্য ব্যাক-টু-ব্যাক MOSFET গুলি চালায়
• অন/অফ কন্ট্রোলের জন্য শাটডাউন ইনপুট
• 1.5μs এর মধ্যে দ্রুত বিপরীত বর্তমান টার্ন-অফ
• 8-লিড MSOP এবং 3mm × 3mm DFN প্যাকেজ

• স্বয়ংচালিত ব্যাটারি সুরক্ষা
• অপ্রয়োজনীয় পাওয়ার সাপ্লাই
• পোর্টেবল ইন্সট্রুমেন্টেশন
• সোলার চালিত সিস্টেম
• এনার্জি হার্ভেস্টিং অ্যাপ্লিকেশন
• সাপ্লাই হোল্ডআপ
• হিউম্যানয়েড রোবট
