I2C/SPI ইন্টারফেসের সাথে গ্রিড এনার্জি স্টোরেজের জন্য ADBMS6830MWCSWZ ইন্টিগ্রেটেড সার্কিট চিপ 16-চ্যানেল ব্যাটারি স্ট্যাক মনিটর

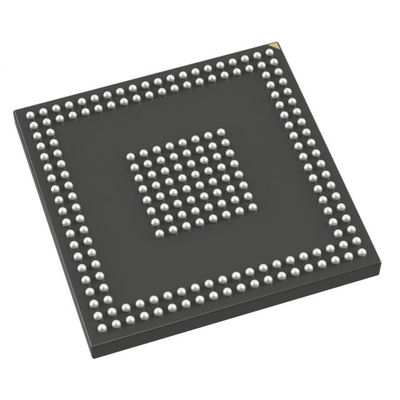

ADBMS6830MWCSWZ হল একটি মাল্টিসেল ব্যাটারি স্ট্যাক মনিটর যা 16 টি সিরিজ-সংযুক্ত ব্যাটারি সেল পর্যন্ত পরিমাপ করে।সমস্ত সেল দুটি পৃথক অ্যানালগ-ডিজিটাল কনভার্টার (এডিসি) দিয়ে একযোগে পরিমাপ করা যেতে পারেপ্রতিটি চ্যানেলে একটি প্রোগ্রামযোগ্য ডিজিটাল লো-পাস ফিল্টার রয়েছে।অনুরূপ এডিসির একটি দ্বিতীয় সেট নিরাপত্তা মান পূরণ করার জন্য প্রয়োজনীয় অপ্রয়োজনীয় পরিমাপ ক্ষমতা নিশ্চিত করার জন্য ঘনিষ্ঠভাবে সম্পর্কিত পরিমাপ প্রদান করে.

ADBMS6830MWCSWZ বাস বারগুলি বাইপাস করতে এবং নেতিবাচক বাস বার ভোল্টেজগুলির সরাসরি পরিমাপ করতে দেয়। ডিভাইসে উচ্চ গতির জন্য একটি দ্বি-নির্দেশক বিচ্ছিন্ন সিরিয়াল-পোর্ট ইন্টারফেস (আইএসপিআই) রয়েছে,সহজ বাঁকা জোড়া তারের মাধ্যমে আরএফ-ইমুন যোগাযোগআইএসওএসপিআই ইন্টারফেস ব্যবহার করে, একাধিক ADBMS6830s একটি ব্যাটারি ম্যানেজমেন্ট সিস্টেম (বিএমএস) নিয়ামকের সাথে একটি ডেইজি-চেইন কনফিগারেশনে সংযুক্ত করা যেতে পারে যা দীর্ঘ,ব্যাটারি কোষের উচ্চ-ভোল্টেজ স্ট্রিংএই দুই দিকের বৈশিষ্ট্যটি চেইন জুড়ে ক্যাবল বিরতির বিরুদ্ধে সুরক্ষার জন্য যোগাযোগের পুনরাবৃত্তিও সরবরাহ করে।

ডিভাইসটি সরাসরি ব্যাটারি থেকে চালিত হয় যা রৈখিক নিয়ন্ত্রক দ্বারা পরিমাপ করা হয়।এটি পৃথকভাবে প্রোগ্রামযোগ্য পালস-প্রস্থ মডুলেশন (পিডব্লিউএম) নিয়ন্ত্রণের সাথে অভ্যন্তরীণ এবং বাহ্যিক প্যাসিভ ভারসাম্য সমর্থন করেযখন স্লেপ স্টেটে থাকে, তখন ডিভাইসটি কেবলমাত্র 4 μA ব্যবহার করে, ব্যাটারি স্ট্যাকের স্রাবকে হ্রাস করে।
