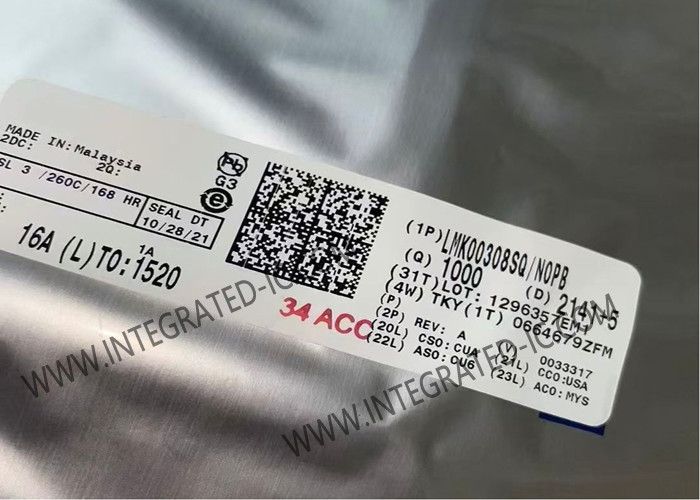

LMK00308SQ ইন্টিগ্রেটেড সার্কিট চিপ 3.1GHz 8-আউটপুট ডিফারেনশিয়াল ক্লক বাফার WQFN-40

LMK00308SQ ইন্টিগ্রেটেড সার্কিট চিপ 3.1GHz 8-আউটপুট ডিফারেনশিয়াল ক্লক বাফার WQFN-40

LMK00308SQ এর পণ্যের বর্ণনা

LMK00308SQ হল একটি 3-GHz, 8-আউটপুট ডিফারেনশিয়াল ফ্যানআউট বাফার যা উচ্চ-ফ্রিকোয়েন্সি, নিম্ন-জিটার ঘড়ি / ডেটা বিতরণ এবং স্তর রূপান্তরের জন্য ডিজাইন করা হয়েছে।ইনপুট ঘড়ি দুটি সার্বজনীন ইনপুট বা এক স্ফটিক ইনপুট থেকে নির্বাচন করা যেতে পারে. নির্বাচিত ইনপুট ঘড়ি 4 ডিফারেনশিয়াল আউটপুট এবং একটি LVCMOS আউটপুট দুটি ব্যাংক বিতরণ করা হয়। উভয় ডিফারেনশিয়াল আউটপুট ব্যাংক স্বাধীনভাবে LVPECL, LVDS, বা HCSL ড্রাইভার হিসাবে কনফিগার করা যেতে পারে,LVCMOS আউটপুটটি সক্রিয় বা নিষ্ক্রিয় হলে রান্ট-পলস-মুক্ত অপারেশনের জন্য একটি সিঙ্ক্রোনাস সক্ষম ইনপুট রয়েছে।

LMK00308SQ একটি 3.3 V কোর সরবরাহ এবং 3 স্বাধীন 3.3 V/2.5 V আউটপুট সরবরাহ থেকে কাজ করে। এটি উচ্চ কর্মক্ষমতা, বহুমুখিতা এবং শক্তি দক্ষতা প্রদান করে,সিস্টেমে টাইমিং মার্জিন বাড়ানোর সময় স্থির-আউটপুট বাফার ডিভাইসগুলি প্রতিস্থাপনের জন্য এটি আদর্শ করে তোলে.

LMK00308SQ এর স্পেসিফিকেশন

LMK00308SQ এর বৈশিষ্ট্য

3ইনপুট মাল্টিপ্লেক্সার:
- দুইটি ইউনিভার্সাল ইনপুট ৩.১ গিগাহার্টজ পর্যন্ত কাজ করে এবং LVPECL, LVDS, CML, SSTL, HSTL, HCSL, বা একক-শেষ ঘড়ি গ্রহণ করে
- এক ক্রিস্টাল ইনপুট 10 থেকে 40 মেগাহার্টজ ক্রিস্টাল বা একক শেষ ঘড়ি গ্রহণ করে
দুইটি ব্যাংক যার প্রত্যেকের ৪টি আলাদা আউটপুট আছে:
- এলভিপিইসিএল, এলভিডিএস, এইচসিএসএল, অথবা হাই-জেড (প্রতি ব্যাংকে নির্বাচনযোগ্য)
- এলভিপিইসিএল অ্যাডিটিভ জিটার এলএমকে ০৩৮০৬ ক্লক সোর্স ১৫৬.২৫ মেগাহার্জঃ
- 20 fs RMS (10 kHz থেকে 1 MHz)
- 51 fs RMS (12 kHz থেকে 20 MHz)
উচ্চ PSRR: -65 / -76 dBc (LVPECL/LVDS) 156.25 MHz এ
সিঙ্ক্রোনিক সক্ষম ইনপুট সহ LVCMOS আউটপুট
পিন-নিয়ন্ত্রিত কনফিগারেশন
ভিসিসি কোর সরবরাহঃ ৩.৩ ভোল্ট ± ৫%
৩ স্বাধীন ভিসিসিও আউটপুট সরবরাহঃ ৩.৩ ভোল্ট/২.৫ ভোল্ট ± ৫%
শিল্প তাপমাত্রা পরিসীমাঃ -40°C থেকে +85°C
40 টি লিড WQFN (6 মিমি × 6 মিমি)

LMK00308SQ এর প্রয়োগ

এডিসি, ডিএসি, মাল্টি-গিগাবিট ইথারনেট, এক্সএইউআই, ফাইবার চ্যানেল, এসএটিএ/এসএএস, সনেট/এসডিএইচ, সিপিআরআই, হাইফ্রিকোয়েন্সি ব্যাকপ্লেনগুলির জন্য ক্লক বিতরণ এবং স্তরের অনুবাদ
সুইচ, রাউটার, লাইন কার্ড, টাইমিং কার্ড
সার্ভার, কম্পিউটিং, পিসিআই এক্সপ্রেস (পিসিআইই 3.0)
দূরবর্তী রেডিও ইউনিট এবং বেসব্যান্ড ইউনিট
