পণ্যের বিবরণ:
|
পার্ট নম্বর: | STM8S103F3P6TR | প্রোগ্রাম মেমরি আকার: | 8 kB |
---|---|---|---|
ডাটা RAM সাইজ: | 1 কেবি | সর্বাধিক ঘড়ি ফ্রিকোয়েন্সি: | 16 মেগাহার্টজ |
এডিসি রেজুলেশন: | 10 বিট | I/Os সংখ্যা: | 16 I/O |

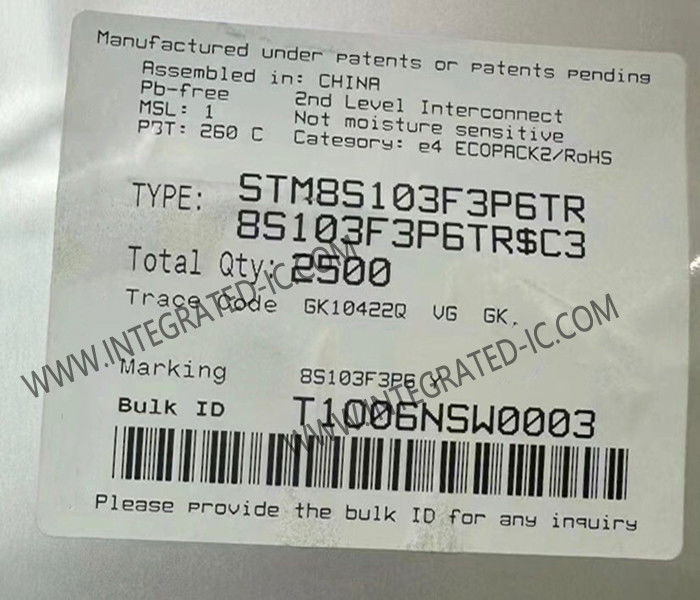

STM8S103F3P6TR মাইক্রোকন্ট্রোলার MCU 16MHz মেইনস্ট্রিম অ্যাক্সেস লাইন 8-বিট MCU TSSOP-20
STM8S103F3P6TR এর পণ্যের বর্ণনা
STM8S103F3P6TR হল মেইনস্ট্রিম অ্যাক্সেস লাইন 8-বিট মাইক্রোকন্ট্রোলার 8 কেবাইট ফ্ল্যাশ, 16 মেগাহার্টজ সিপিইউ, ইন্টিগ্রেটেড EEPROM
এসটিএম 8 এস 103 এফ 3 পি 6 টিআর অ্যাক্সেস লাইন 8-বিট মাইক্রোকন্ট্রোলারগুলি 8 কেবাইট ফ্ল্যাশ প্রোগ্রাম মেমরি, প্লাস ইন্টিগ্রেটেড সত্যিকারের ডেটা ইইপিআরওএম সরবরাহ করে।
STM8S103F3P6TR নিম্নলিখিত সুবিধাগুলি সরবরাহ করেঃ কর্মক্ষমতা, স্থিতিশীলতা এবং সিস্টেমের ব্যয় হ্রাস।
STM8S103F3P6TR ডিভাইসের পারফরম্যান্স এবং স্থিতিশীলতা উন্নত কোর এবং পেরিফেরিয়াল দ্বারা নিশ্চিত করা হয় যা একটি আধুনিক প্রযুক্তিতে তৈরি করা হয়, 16 মেগাহার্টজ ক্লক ফ্রিকোয়েন্সি, শক্তিশালী I / O,পৃথক ঘড়ি উৎস সঙ্গে স্বাধীন ওয়াচহগস, এবং একটি ঘড়ি নিরাপত্তা সিস্টেম.
STM8S103F3P6TRSystem cost is reduced thanks to an integrated true data EEPROM for up to 300 k write/erase cycles and a high system integration level with internal clock oscillators. STM8S103F3P6TRSystem cost is reduced thanks to an integrated true data EEPROM for up to 300 k write/erase cycles. অভ্যন্তরীণ ঘড়ি দোলকগুলির সাথে একটি উচ্চ স্তরের সিস্টেম সংহতকরণের জন্য একটি সমন্বিত সত্যিকারের ডেটা EEPROM,ওয়াচডগ এবং ব্রাউন-আউট রিসেট.
STM8S103F3P6TR এর স্পেসিফিকেশন
কোর প্রসেসর
|
STM8
|
কোর আকার
|
৮ বিট
|
গতি
|
১৬ মেগাহার্টজ
|
সংযোগ
|
I2C, IrDA, LINbus, SPI, UART/USART
|
পেরিফেরিয়াল
|
ব্রাউন-আউট ডিটেক্ট/রিসেট, POR, PWM, WDT
|
I/O সংখ্যা
|
16
|
প্রোগ্রাম মেমরির আকার
|
8 কেবি (8 কে x 8)
|
প্রোগ্রাম মেমোরি টাইপ
|
ফ্ল্যাশ
|
EEPROM এর আকার
|
৬৪০ x ৮
|
র্যামের আকার
|
1K x 8
|
ভোল্টেজ - সরবরাহ (Vcc/Vdd)
|
2.95V ~ 5.5V
|
ডেটা কনভার্টার
|
A/D 5x10b
|
ওসিলেটরের ধরন
|
অভ্যন্তরীণ
|
অপারেটিং তাপমাত্রা
|
-40°C ~ 85°C (TA)
|
মাউন্ট টাইপ
|
পৃষ্ঠের মাউন্ট
|
সরবরাহকারীর ডিভাইস প্যাকেজ
|
২০-টিএসএসওপি
|
প্যাকেজ / কেস
|
20-টিএসএসওপি (0.173", 4.40 মিমি প্রস্থ)
|
STM8S103F3P6TR এর বৈশিষ্ট্য
কোর
• হার্ভার্ড আর্কিটেকচার এবং ৩ ধাপের পাইপলাইন সহ ১৬ মেগাহার্টজ উন্নত STM8 কোর
• সম্প্রসারিত নির্দেশাবলী
স্মৃতি
• প্রোগ্রাম মেমরিঃ 8 কেবাইট ফ্ল্যাশ; 10 kcycle পরে 55 °C এ 20 বছর ডেটা সংরক্ষণ
• ডেটা মেমরিঃ 640 বাইট সত্যিকারের ডেটা EEPROM; ধৈর্য 300 kcycle
• র্যামঃ ১ কিলোবাইট
ঘড়ি, রিসেট এবং সরবরাহ ব্যবস্থাপনা
• ২.৯৫ থেকে ৫.৫ ভোল্ট অপারেটিং ভোল্টেজ
• নমনীয় ঘড়ি নিয়ন্ত্রণ, 4 মাস্টার ঘড়ি উত্স
√ কম শক্তির ক্রিস্টাল রেজোনেটর দোলক
বাহ্যিক ঘড়ির ইনপুট
অভ্যন্তরীণ, ব্যবহারকারী-ট্রিমযোগ্য 16 মেগাহার্টজ আরসি
অভ্যন্তরীণ নিম্ন-শক্তি 128 কিলোহার্টজ RC
• ঘড়ি মনিটর সহ ঘড়ি সুরক্ষা সিস্টেম
• বিদ্যুৎ ব্যবস্থাপনাঃ
✅ কম শক্তির মোড (অপেক্ষা, সক্রিয়-স্টপ, স্টপ)
∙ পেরিফেরিয়াল ঘড়ির স্বতন্ত্র বন্ধ
• স্থায়ীভাবে সক্রিয়, কম শক্তি খরচ এবং শক্তি বন্ধ রিসেট বিচ্ছিন্ন ব্যবস্থাপনা
• 32 টি বিচ্ছিন্নতার সাথে নেস্টেড ইন্টারপুট নিয়ামক
• ৬টি ভেক্টরে ২৭টি বহিরাগত বিচ্ছিন্নতা পর্যন্ত
টাইমার
• উন্নত নিয়ন্ত্রণ টাইমারঃ 16-বিট, 4 CAPCOM চ্যানেল, 3 পরিপূরক আউটপুট, মৃত সময় সন্নিবেশ এবং নমনীয় সিঙ্ক্রোনাইজেশন
• 16 বিট সাধারণ উদ্দেশ্য টাইমার, 3 CAPCOM চ্যানেল (IC, OC বা PWM)
• 8-বিট প্রিস্কেলারের সাথে 8-বিট বেসিক টাইমার
• স্বয়ংক্রিয় জাগ্রত টাইমার
• উইন্ডো ওয়াচডগ এবং স্বাধীন ওয়াচডগ টাইমার
যোগাযোগ ইন্টারফেস
• সিঙ্ক্রোন অপারেশন জন্য ঘড়ি আউটপুট সঙ্গে UART, স্মার্টকার্ড, IrDA, LIN মাস্টার মোড
• এসপিআই ইন্টারফেস ৮ এমবিট/সেকেন্ড পর্যন্ত
• আই২সি ইন্টারফেস ৪০০ কেবিটি/সেকেন্ড পর্যন্ত
অ্যানালগ থেকে ডিজিটাল রূপান্তরকারী (এডিসি)
• 10-বিট, ± 1 এলএসবি এডিসি সর্বোচ্চ 5 টি মাল্টিপ্লেক্সড চ্যানেল, স্ক্যান মোড এবং অ্যানালগ ওয়াচডগ সহ
আই/ও
• ৩২ পিনের প্যাকেজে ২৮ টি পর্যন্ত I/O, যার মধ্যে ২১ টি উচ্চ সিঙ্ক আউটপুট রয়েছে
• অত্যন্ত শক্তিশালী I/O ডিজাইন, বর্তমান ইনজেকশন প্রতিরোধী
