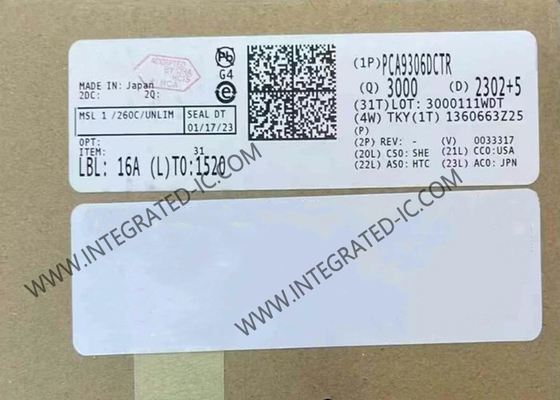

PCA9306DCTR ইন্টিগ্রেটেড সার্কিট চিপ ডুয়াল বাইডাইরেকশনাল আই 2 সি বাস এবং এসএমবাস ভোল্টেজ-লেভেল ট্রান্সলেটর

PCA9306DCTR ইন্টিগ্রেটেড সার্কিট চিপ ডুয়াল বাইডাইরেকশনাল আই 2 সি বাস এবং এসএমবাস ভোল্টেজ-লেভেল ট্রান্সলেটর

PCA9306DCTR-এর পণ্যের বর্ণনা
PCA9306DCTR ডিভাইসটি একটি সক্ষম (EN) ইনপুট সহ একটি দ্বৈত দ্বি-পন্থী I 2C এবং SMBus ভোল্টেজ-লেভেল ট্রান্সলেটর এবং এটি 1.2-V থেকে 3.3-V V REF1 এবং 1.8-V থেকে 5.5-V V REF2 থেকে কাজ করে।

PCA9306DCTR ডিভাইসটি একটি দিকনির্দেশ পিন ব্যবহার না করেই ১.২ ভোল্ট এবং ৫ ভোল্টের মধ্যে দ্বিপাক্ষিক ভোল্টেজ অনুবাদকে অনুমতি দেয়।সুইচটির কম অন-স্টেট প্রতিরোধের (আর অন) সংযোগগুলি সর্বনিম্ন প্রসারণ বিলম্বের সাথে তৈরি করতে দেয়যখন EN উচ্চ হয়, তখন অনুবাদক সুইচ চালু থাকে এবং SCL1 এবং SDA1 I/O যথাক্রমে SCL2 এবং SDA2 I/O এর সাথে সংযুক্ত থাকে, যা পোর্টগুলির মধ্যে দ্বি-পন্থী ডেটা প্রবাহের অনুমতি দেয়। যখন EN কম হয়,অনুবাদক সুইচ বন্ধ, এবং একটি উচ্চ প্রতিবন্ধকতা রাষ্ট্র পোর্ট মধ্যে বিদ্যমান।

PCA9306DCTR এর স্পেসিফিকেশন

PCA9306DCTR এর বৈশিষ্ট্য
মিশ্র-মোড আই 2 সি অ্যাপ্লিকেশনগুলিতে এসডিএ এবং এসসিএল লাইনের জন্য 2-বিট দ্বি-পন্থী অনুবাদক
I 2C এবং SMBus সামঞ্জস্যপূর্ণ
স্ট্যান্ডার্ড-মোড এবং ফাস্ট-মোড I 2C ডিভাইস এবং একাধিক নিয়ামককে সামঞ্জস্য করার জন্য 1.5ns এর কম সর্বাধিক প্রসারণ বিলম্ব
ভোল্টেজ স্তর রূপান্তর
1.2-V V REF1 এবং 1.8-V, 2.5-V, 3.3-V, বা 5-V V REF2
1.8-ভোল্ট V REF1 এবং 2.5-ভোল্ট, 3.3-ভোল্ট, অথবা 5-ভোল্ট V REF2
2.5-V V REF1 এবং 3.3-V বা 5-V V REF2
3.3-V V REF1 এবং 5-V V REF2
দিকনির্দেশনা পিন ছাড়াই দ্বি-পন্থী ভোল্টেজ রূপান্তর প্রদান করে
ইনপুট এবং আউটপুট পোর্টগুলির মধ্যে কম 3.5-Ω অন-স্টেট প্রতিরোধের কম সংকেত বিকৃতি প্রদান করে
ওপেন-ড্রেন I 2C I/O পোর্ট (SCL1, SDA1, SCL2, এবং SDA2)
মিশ্র-মোড সিগন্যাল অপারেশন সমর্থন করার জন্য 5-ভোল্ট Tolerant I 2C I/O পোর্ট
EN = কম জন্য উচ্চ প্রতিবন্ধকতা SCL1, SDA1, SCL2, এবং SDA2 পিন
EN = কম হলে আইসোলেশনের জন্য লক-মুক্ত অপারেশন
প্রিন্ট সার্কিট বোর্ডের ট্র্যাক রুটিংয়ের সহজতার জন্য ফ্লো-থ্রু পিনআউট
ল্যাচ-আপ পারফরম্যান্স 100 mA এর বেশি JESD 78, ক্লাস II এর জন্য
ESD সুরক্ষা JESD 22 অতিক্রম করে
মানবদেহের মডেল 2000-V (A114-A)
1000-ভোল্ট চার্জযুক্ত ডিভাইস মডেল (C101)

পিসিএ৯৩০৬ডিসিটিআর এর প্রয়োগ
I2C, SMBus, PMBus, MDIO, UART, নিম্ন গতির SDIO, GPIO, এবং অন্যান্য দুই সংকেত ইন্টারফেস
সার্ভার
রাউটার (টেলিকম সুইচিং সরঞ্জাম)
ব্যক্তিগত কম্পিউটার
শিল্প অটোমেশন
