TLE8209-2E ইন্টিগ্রেটেড সার্কিট চিপ 8.6A SPI প্রোগ্রামযোগ্য এইচ-ব্রিজ আইসি PG-DSO-20

TLE8209-2E ইন্টিগ্রেটেড সার্কিট চিপ 8.6A SPI প্রোগ্রামযোগ্য এইচ-ব্রিজ আইসি PG-DSO-20

TLE8209-2E এর পণ্যের বর্ণনা

TLE8209-2E হল একটি SPI প্রোগ্রামযোগ্য H-bridge, যা নিরাপত্তা সমালোচনামূলক অটোমোটিভ অ্যাপ্লিকেশনগুলিতে DC মোটরগুলির নিয়ন্ত্রণের জন্য ডিজাইন করা হয়েছে। এটিতে চারটি নির্বাচনযোগ্য বর্তমান পরিসীমা রয়েছে,দুটি নির্বাচনযোগ্য হত্যার হার সেটিংস এবং SPI এর মাধ্যমে বিস্তৃত রোগ নির্ণয়.
TLE8209-2E ডিজিটাল ফিড ভোল্টেজ ভিডিডি মনিটর করে এবং ভিডিডি ওভারভোল্টেজ বা অন্ডভোল্টেজের ক্ষেত্রে আউটপুট স্টেজ বন্ধ করে দেয়।এইভাবে ডিজিটাল কন্ট্রোল সার্কিটরির ত্রুটির ক্ষেত্রে একটি নিরাপদ সুইচ অফ পথ প্রদান করে. চরম তাপীয় অবস্থার মধ্যে শক্তি অপচয় হ্রাস করার জন্য বর্তমান সীমাবদ্ধতা প্রবাহ 165 ° C এর উপরে জংশন তাপমাত্রা জন্য রৈখিকভাবে হ্রাস করা হয়। একটি তাপ সতর্কতা বিট SPI মধ্যে সেট করা হয়.দুটি অর্ধ সেতু দুটি পৃথক লোড চালানোর জন্য স্বাধীনভাবে ব্যবহার করা যেতে পারে যেমন সোলিনয়েড বা একমুখী ডিসি মোটর।

TLE8209-2E এর স্পেসিফিকেশন

TLE8209-2E এর বৈশিষ্ট্য

প্রোগ্রামযোগ্য বর্তমান সীমাবদ্ধতা 1.5 থেকে 8.6 এ টাইপ।
পূর্ণ পথ RDSon 240 mΩ (সাধারণত Tj=25°C)
অপারেটিং ব্যাটারি সরবরাহ ভোল্টেজ 4.5V থেকে 28V
অপারেটিং লজিকাল সাপ্লাই ভোল্টেজ 4.4 থেকে 5.25 ভি
নিম্ন স্ট্যান্ডবাই বর্তমান (8 μA typ.)
লজিক ইনপুট টিটিএল/সিএমওএস-সামঞ্জস্যপূর্ণ
সমস্ত I/O পিন 18 V পর্যন্ত ওভারভোল্টেজ সহনশীল
ইনপুট সক্ষম এবং নিষ্ক্রিয় করুন
শর্ট সার্কিট এবং অতিরিক্ত তাপমাত্রা সুরক্ষা
VS নিম্ন ভোল্টেজ বন্ধ
ভিডিডি ওভারভোল্টেজ এবং অন্ডভোল্টেজ মনিটরিং
বন্ধ অবস্থায় খোলা লোড সনাক্তকরণ
তাপমাত্রার উপর নির্ভরশীল বর্তমান হ্রাস
এসপিআই ইন্টারফেসের মাধ্যমে বিস্তৃত রোগ নির্ণয়ের ক্ষমতা
এসপিআই ছাড়া প্রাথমিক রোগ নির্ণয়ের জন্য স্ট্যাটাস ফ্ল্যাগ
এইচ-ব্রিজ বা দুটি স্বাধীন অর্ধ-ব্রিজ হিসাবে কনফিগারযোগ্য
সমান্তরাল ইনপুট বা এসপিআই এর মাধ্যমে পাওয়ার স্টেজের নিয়ন্ত্রণ
আউটপুট সুইচিং ফ্রিকোয়েন্সি ১১ কিলোহার্টজ পর্যন্ত
এসপিআই এর মাধ্যমে প্রোগ্রামযোগ্য স্লিভ রেট
চমৎকার ইএমসি পারফরম্যান্স

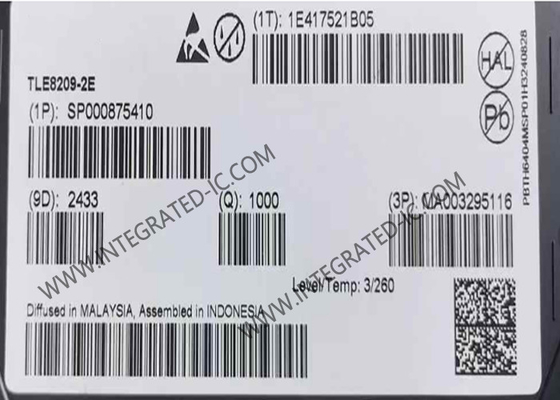

প্যাকেজ ছবি TLE8209-2E (PG-DSO-20-71)
