পণ্যের বিবরণ:
|
পার্ট নম্বর: | ADS1293CISQ | রেজল্যুশন:: | 24 বিট |
---|---|---|---|
নমুনা রেট:: | 25.6 kS/s | চ্যানেলের সংখ্যা:: | 3 চ্যানেল |
ইন্টারফেস প্রকার:: | সিরিয়াল, 4-ওয়্যার, SPI | সরবরাহ ভোল্টেজ - সর্বোচ্চ:: | 5.5 ভি |

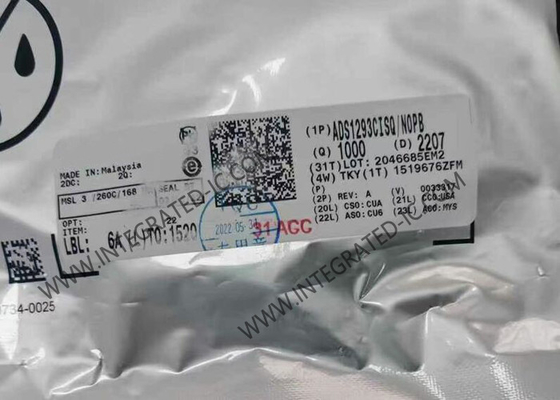

ADS1293CISQ ইন্টিগ্রেটেড সার্কিট চিপ লো-পাওয়ার 3-চ্যানেল 24-বিট অ্যানালগ ফ্রন্ট-এন্ড বায়োপটেন্সিয়াল পরিমাপের জন্য
ADS1293CISQ এর পণ্যের বর্ণনা
ADS1293CISQ পোর্টেবল, কম শক্তির মেডিকেল, ক্রীড়া এবং ফিটনেস ইলেক্ট্রোকার্ডিওগ্রাম (ইসিজি) অ্যাপ্লিকেশনগুলিতে সাধারণত প্রয়োজনীয় সমস্ত বৈশিষ্ট্য অন্তর্ভুক্ত করে।উচ্চ স্তরের ইন্টিগ্রেশন এবং ব্যতিক্রমী পারফরম্যান্স, ADS1293CISQ উল্লেখযোগ্যভাবে আকার, শক্তি এবং সামগ্রিক খরচ হ্রাস সঙ্গে স্কেলযোগ্য চিকিৎসা যন্ত্রপাতি সিস্টেম তৈরি করতে সক্ষম।
ADS1293CISQ তে তিনটি উচ্চ-রেজোলিউশনের চ্যানেল রয়েছে যা 25.6 kps পর্যন্ত কাজ করতে সক্ষম।প্রতিটি চ্যানেল একটি নির্দিষ্ট নমুনা হার এবং ব্যান্ডউইথের জন্য স্বাধীনভাবে প্রোগ্রাম করা যেতে পারে যা ব্যবহারকারীদের কর্মক্ষমতা এবং শক্তির জন্য কনফিগারেশন অপ্টিমাইজ করার অনুমতি দেয়. সমস্ত ইনপুট পিন একটি ইএমআই ফিল্টার অন্তর্ভুক্ত এবং একটি নমনীয় রাউটিং সুইচ মাধ্যমে কোন চ্যানেলে রুট করা যেতে পারে। নমনীয় রাউটিং এছাড়াও স্বাধীন সীসা বন্ধ সনাক্তকরণ, ডান পা ড্রাইভ,এবং উইলসন/গোল্ডবার্গার রেফারেন্স টার্মিনাল জেনারেশন বাইরের থেকে পুনরায় সংযোগের প্রয়োজন ছাড়াইএকটি চতুর্থ চ্যানেল ডিজিটাল গতি সনাক্তকরণ ব্যবহার করে না এমন অ্যাপ্লিকেশনগুলির জন্য বাহ্যিক অ্যানালগ গতি সনাক্তকরণকে অনুমতি দেয়।
ADS1293CISQ এর স্পেসিফিকেশন
|
২৪ বিট |
|
25.6 কেএস/সেকেন্ড |
|
চ্যানেল ৩ |
|
সিরিয়াল, 4-ওয়্যার, এসপিআই |
|
5.5 ভোল্ট |
|
2.7 ভোল্ট |
|
- ২০ সি |
|
+ ৮৫ সি |
অ্যানালগ সরবরাহ ভোল্টেজঃ |
2.7V থেকে 5.5V |
স্থাপত্যঃ |
সিগমা-ডেল্টা |
ডিজিটাল সরবরাহ ভোল্টেজঃ |
1.65 ভোল্ট থেকে 3.6 ভোল্ট |
বৈশিষ্ট্যঃ |
ওসিলেটর |
আইএনএল - ইন্টিগ্রেটেড নন-লিনিয়ারিটিঃ |
২ পিপিএম |
ইনপুট টাইপঃ |
ডিফারেন্সিয়াল |
আর্দ্রতা সংবেদনশীলঃ |
হ্যাঁ। |
কনভার্টার সংখ্যাঃ |
3 রূপান্তরকারী |
অপারেটিং সাপ্লাই বর্তমানঃ |
৬০০ এন এ |
অপারেটিং সাপ্লাই ভোল্টেজঃ |
2.7V থেকে 5.5V |
বিদ্যুৎ খরচঃ |
৯০০ ইউ ডাব্লু |
রেফারেন্স ভোল্টেজঃ |
2.4 ভোল্ট |
একক ওজনঃ |
63৭০০ মিলিগ্রাম |
ADS1293CISQ এর বৈশিষ্ট্য
তিনটি উচ্চ-রেজোলিউশনের ডিজিটাল ইসিজি চ্যানেল
একযোগে আউটপুট
ইএমআই-কঠিন ইনপুট
নিম্ন শক্তিঃ 0.3 mW/চ্যানেল
ইনপুট-রেফারেন্সড গোলমালঃ 7 μVpp (40-Hz ব্যান্ডউইথ)
ইনপুট বায়াস বর্তমানঃ 175 পিএ
ডেটা রেটঃ ২৫.৬ কেপিএস পর্যন্ত
ইনপুট ভোল্টেজ ডিফারেনশিয়াল রেঞ্জঃ ±400 mV
অ্যানালগ সরবরাহ ভোল্টেজঃ ২.৭ ভি থেকে ৫.৫ ভি
ডিজিটাল I/O সরবরাহ ভোল্টেজঃ 1.65V থেকে 3.6V
ডান পা ড্রাইভ এম্প্লিফায়ার
এসি এবং ডিসি লিড অফ সনাক্তকরণ
উইলসন এবং গোল্ডবার্গার টার্মিনাল
বিচ্ছিন্ন ড্রাইভড ডায়াগনস্টিকের জন্য এলএআরএমবি পিন
ব্যাটারি ভোল্টেজ মনিটরিং
অন্তর্নির্মিত ওসিলেটর এবং রেফারেন্স
নমনীয় পাওয়ার ডাউন এবং স্ট্যান্ডবাই মোড
ADS1293CISQ এর প্রয়োগ
পোর্টেবল ১/২/৩/৫/৬/৭/৮/১২-লেড ইসিজি
রোগীর গুরুত্বপূর্ণ লক্ষণ পর্যবেক্ষণঃ হোল্টার, ইভেন্ট, স্ট্রেস, এবং Telemedicine
স্বয়ংক্রিয় বাহ্যিক ডিফিব্রিলার
খেলাধুলা এবং ফিটনেস (হৃদস্পন্দন এবং ইসিজি)
