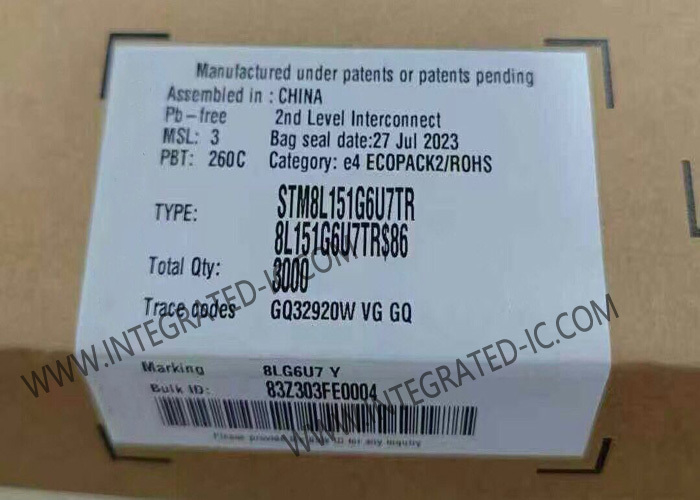

STM8L151G6U7TR মাইক্রোকন্ট্রোলার MCU 8-বিট 16MHz STM8L EnergyLite মাইক্রোকন্ট্রোলার IC 28-UFQFPN

মাঝারি ঘনত্বের STM8L151G6U7TR ডিভাইসগুলি STM8L অতি-নিম্ন-পাওয়ার 8-বিট পরিবারের সদস্য। মাঝারি ঘনত্বের STM8L151G6U7TR 1.8 V থেকে 3.6 V (নীচে 1.5 V পর্যন্ত) থেকে কাজ করে।65 ভোল্ট পাওয়ার ডাউন) এবং -40 থেকে +85 °C এবং -40 থেকে +125 °C তাপমাত্রা পরিসীমা পাওয়া যায়.

The medium-density STM8L151G6U7TR ultra-low-power family features the enhanced STM8 CPU core providing increased processing power (up to 16 MIPS at 16 MHz) while maintaining the advantages of a CISC architecture with improved code density, একটি 24-বিট লিনিয়ার অ্যাড্রেসিং স্পেস এবং কম শক্তি অপারেশন জন্য একটি অপ্টিমাইজড স্থাপত্য।

• অপারেটিং শর্তাবলীঃঅপারেটিং পাওয়ার সাপ্লাই পরিসীমা 1.8V থেকে 3.6V (নিষ্ক্রিয় অবস্থায় 1.65V পর্যন্ত), টেম্প. পরিসীমাঃ -40°C থেকে 85, 105 বা 125°C
• নিম্ন শক্তি বৈশিষ্ট্যঃ৫ টি কম পাওয়ার মোডঃ অপেক্ষা করুন, কম পাওয়ার রান (5.1 μA), কম পাওয়ার অপেক্ষা করুন (3 μA), পূর্ণ RTC (1.3 μA) সহ সক্রিয়-হাল্ট, হ্যাল্ট (350 nA)
• খরচঃ 195 μA/MHz + 440 μA
• I/0 প্রতি অতি-নিম্ন ফুটোঃ 50 nA
• Halt থেকে দ্রুত জাগরণঃ 4.7 μs
• উন্নত STM8 কোর:হার্ভার্ড আর্কিটেকচার এবং 3-স্তরের পাইপলাইন, সর্বোচ্চ ফ্রিকোয়েন্সি 16 মেগাহার্জ, 16 সিআইএসসি এমআইপিএস পিক, 40 টি পর্যন্ত বহিরাগত বিচ্ছিন্ন উত্স
• রিসেট এবং সরবরাহ ব্যবস্থাপনাঃনিম্ন-পাওয়ার, অতি-নিরাপদ BOR রিসেট 5 টি নির্বাচনযোগ্য থ্রেশহোল্ড সহ, অতি-নিম্ন-পাওয়ার POR/PDR, প্রোগ্রামযোগ্য ভোল্টেজ ডিটেক্টর (PVD)
• ঘড়ি ব্যবস্থাপনাঃ১ থেকে ১৬ মেগাহার্টজ ক্রিস্টাল ওসিলেটর, ৩২ কিলোহার্টজ ক্রিস্টাল ওসিলেটর, অভ্যন্তরীণ ১৬ মেগাহার্টজ কারখানার ট্রিমড আরসি, অভ্যন্তরীণ ৩৮ কিলোহার্টজ কম খরচ আরসি, ঘড়ি নিরাপত্তা ব্যবস্থা
• নিম্ন শক্তি RTC: অ্যালার্ম বিচ্ছিন্নতার সাথে BCD ক্যালেন্ডার, স্বয়ংক্রিয়ভাবে বিরতি থেকে জেগে ওঠা w / পর্যায়ক্রমিক বিচ্ছিন্নতা
• LCD: 4x28 সেগমেন্ট পর্যন্ত step-up কনভার্টার সহ
• স্মৃতিঃ৩২ কেবাইট পর্যন্ত ফ্ল্যাশ প্রোগ্রাম মেমরি এবং ১ কেবাইট ডেটা ইইপিআরওএম ইসিসি, আরডাব্লুডাব্লু, নমনীয় লেখার এবং পড়ার সুরক্ষা মোড সহ, ২ কেবাইট পর্যন্ত র্যাম
• ডিএমএ:4 টি চ্যানেল; সমর্থিত পেরিফেরিয়ালঃ এডিসি, ডিএসি, এসপিআই, আই 2 সি, ইউএসএআরটি, টাইমার, মেমরি-টু-মেমরির জন্য 1 চ্যানেল
• আউটপুট বাফার সহ ১২-বিট ডিএসি
• ১২-বিট এডিসি ১ এমএসপিএস/২৫ চ্যানেল পর্যন্ত, টি সেন্সর এবং অভ্যন্তরীণ রেফারেন্স ভোল্টেজ
• ২ টি অতি-নিম্ন শক্তির তুলনাকারীঃ ১ টি স্থির থ্রেশহোল্ড এবং ১ টি রেল থেকে রেল, জাগ্রত করার ক্ষমতা
• টাইমার:দুটি 16-বিট টাইমার 2 টি চ্যানেল সহ (আইসি, ওসি, পিডব্লিউএম হিসাবে ব্যবহৃত হয়), স্কোয়ারচার এনকোডার, এক 16-বিট উন্নত নিয়ন্ত্রণ টাইমার 3 টি চ্যানেল সহ, মোটর নিয়ন্ত্রণ সমর্থন করে, এক 8-বিট টাইমার 7-বিট প্রিস্ক্যালার সহ,২ জন নজরদারি কুকুর: 1 উইন্ডো, 1 স্বাধীন, 1, 2 বা 4 kHz ফ্রিকোয়েন্সি সহ বিপার টাইমার
• যোগাযোগ ইন্টারফেসঃসিঙ্ক্রোনাস সিরিয়াল ইন্টারফেস (এসপিআই), ফাস্ট আই২সি 400 কিলোহার্টজ এসএমবাস এবং পিএমবাস TM, ইউএসএআরটি (আইএসও 7816 ইন্টারফেস এবং আইআরডিএ)
• ৪১ টি পর্যন্ত I/O, সবগুলোই বিচ্ছিন্ন ভেক্টর দিয়ে ম্যাপ করা যায়
• ১৬ টি পর্যন্ত ক্যাপাসিটিভ সেন্সিং চ্যানেল স্পর্শ কী, ঘনিষ্ঠতা, রৈখিক স্পর্শ এবং ঘূর্ণন স্পর্শ সেন্সর সমর্থন করে
