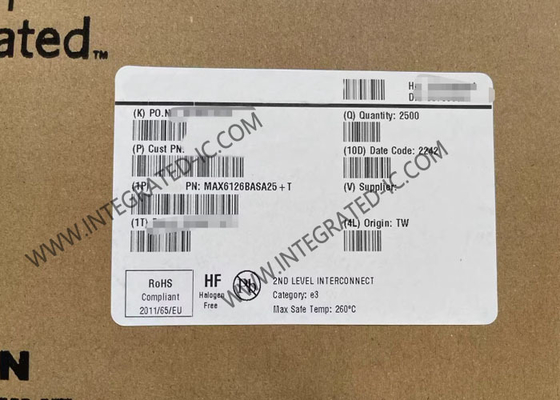

MAX6126BASA25 ইন্টিগ্রেটেড সার্কিট চিপ লো-ড্রপআউট সিরিজ ভোল্টেজ রেফারেন্স IC SOIC8
পণ্য বৈশিষ্ট্য
| বৈশিষ্ট্য |
মান |
| অংশের নম্বর |
MAX6126BASA25 |
| রেফারেন্সের প্রকার |
সিরিজ নির্ভুলতা রেফারেন্স |
| আউটপুট ভোল্টেজ |
2.5 V |
| প্রাথমিক নির্ভুলতা |
0.06 % |
| তাপমাত্রা সহগ |
10 PPM/℃ |
| শান্ট কারেন্ট - সর্বোচ্চ |
10 mA |
পণ্যের বর্ণনা
MAX6126BASA25একটি অতি-নিম্ন-নয়েজ, উচ্চ-নির্ভুলতা, কম-ড্রপআউট ভোল্টেজ রেফারেন্স। এই ভোল্টেজ রেফারেন্স পরিবারের বৈশিষ্ট্যগুলির মধ্যে রয়েছে বক্রতা-সংশোধন সার্কিট্রি এবং উচ্চ-স্থিতিশীলতা, লেজার-ট্রিমড, পাতলা-ফিল্ম প্রতিরোধক যা 3ppm/°C (সর্বোচ্চ) তাপমাত্রা সহগ এবং একটি চমৎকার ±0.02% (সর্বোচ্চ) প্রাথমিক নির্ভুলতার ফলস্বরূপ।
MAX6126BASA25 মোড রেফারেন্স একটি বিস্তৃত 2.7V থেকে 12.6V সরবরাহ ভোল্টেজ পরিসীমা থেকে কাজ করে এবং লোড-নিয়ন্ত্রণ স্পেসিফিকেশনগুলি 10mA পর্যন্ত সিঙ্ক এবং সোর্স কারেন্টের জন্য 0.025Ω এর কম হওয়ার গ্যারান্টিযুক্ত। MAX6126BASA25 -40°C থেকে +125°C পর্যন্ত স্বয়ংচালিত তাপমাত্রা পরিসরে উপলব্ধ।
স্পেসিফিকেশন
| পরামিতি |
মান |
| রেফারেন্সের প্রকার |
সিরিজ |
| আউটপুট প্রকার |
ফিক্সড |
| ভোল্টেজ - আউটপুট (ন্যূনতম/ফিক্সড) |
2.5V |
| কারেন্ট - আউটপুট |
10 mA |
| সহনশীলতা |
±0.06% |
| তাপমাত্রা সহগ |
10ppm/°C |
| নয়েজ - 0.1Hz থেকে 10Hz |
1.45µVp-p |
| ভোল্টেজ - ইনপুট |
2.7V ~ 12.6V |
| কারেন্ট - সরবরাহ |
725µA |
| অপারেটিং তাপমাত্রা |
-40°C ~ 125°C (TA) |
| মাউন্টিং প্রকার |
সারফেস মাউন্ট |
| প্যাকেজ / কেস |
8-SOIC (0.154", 3.90mm প্রস্থ) |
| সরবরাহকারী ডিভাইস প্যাকেজ |
8-SOIC |
বৈশিষ্ট্য
- অতি-নিম্ন 1.3µVP-P নয়েজ (0.1Hz থেকে 10Hz, 2.048V আউটপুট)
- অতি-নিম্ন 3ppm/°C (সর্বোচ্চ) তাপমাত্রা সহগ
- ±0.02% (সর্বোচ্চ) প্রাথমিক নির্ভুলতা
- প্রশস্ত (VOUT + 200mV) থেকে 12.6V সরবরাহ ভোল্টেজ পরিসীমা
- নিম্ন 200mV (সর্বোচ্চ) ড্রপআউট ভোল্টেজ
- 380µA শান্ত সরবরাহ কারেন্ট
- 10mA সিঙ্ক/সোর্স-কারেন্ট ক্ষমতা
- CLOAD = 0.1µF থেকে 10µF এর সাথে স্থিতিশীল
- নিম্ন 20ppm/1000hr দীর্ঘমেয়াদী স্থিতিশীলতা
- 0.025Ω (সর্বোচ্চ) লোড রেগুলেশন
- 20µV/V (সর্বোচ্চ) লাইন রেগুলেশন
- রিমোট সেন্সিংয়ের জন্য ফোর্স এবং সেন্স আউটপুট
অ্যাপ্লিকেশন
- স্বয়ংক্রিয় পরীক্ষার সরঞ্জাম (ATE)
- ডিজিটাল ভোল্টমিটার
- উচ্চ-নির্ভুলতা শিল্প এবং প্রক্রিয়া নিয়ন্ত্রণ
- উচ্চ-নির্ভুলতা রেফারেন্স স্ট্যান্ডার্ড
- উচ্চ-রেজোলিউশন A/D এবং D/A কনভার্টার
- নির্ভুল কারেন্ট সোর্স
