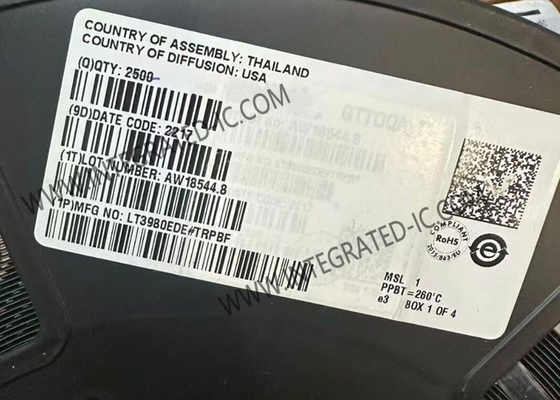

LT3980EDE ইন্টিগ্রেটেড সার্কিট চিপ 2.4MHz স্টেপ-ডাউন সুইচিং রেগুলেটর যার 85µA কুইসেন্ট কারেন্ট
পণ্যের বিবরণ
LT3980EDE একটি নিয়মিত ফ্রিকোয়েন্সি (100kHz থেকে 2.4MHz) মনোলিথিক বাক সুইচিং রেগুলেটর যা 58V পর্যন্ত (80V ট্রানজিয়েন্ট) ইনপুট ভোল্টেজ গ্রহণ করে। একটি উচ্চ দক্ষতা সম্পন্ন 200mΩ সুইচ ডাই-এর সাথে অন্তর্ভুক্ত করা হয়েছে, সেইসাথে একটি বুস্ট শটকি ডায়োড এবং প্রয়োজনীয় অসিলেটর, কন্ট্রোল এবং লজিক সার্কিট্রি।
স্পেসিফিকেশন
| ফাংশন |
স্টেপ-ডাউন |
| আউটপুট কনফিগারেশন |
পজিটিভ |
| টপোলজি |
বাক |
| আউটপুট প্রকার |
নিয়মিত |
| আউটপুটের সংখ্যা |
1 |
| ভোল্টেজ - ইনপুট (ন্যূনতম) |
3.6V |
| ভোল্টেজ - ইনপুট (সর্বোচ্চ) |
58V |
| ভোল্টেজ - আউটপুট (ন্যূনতম/ফিক্সড) |
0.79V |
| ভোল্টেজ - আউটপুট (সর্বোচ্চ) |
57.42V |
| কারেন্ট - আউটপুট |
2A |
| ফ্রিকোয়েন্সি - সুইচিং |
225kHz ~ 2.25MHz |
| সিঙ্ক্রোনাস রেকটিফায়ার |
না |
| অপারেটিং তাপমাত্রা |
-40°C ~ 125°C (TJ) |
বৈশিষ্ট্য
- বিস্তৃত ইনপুট পরিসীমা: 3.6V থেকে 58V পর্যন্ত অপারেশন
- ওভারভোল্টেজ লকআউট 80V ট্রানজিয়েন্টের মাধ্যমে সার্কিট রক্ষা করে
- 2A সর্বোচ্চ আউটপুট কারেন্ট
- কম রিপল (<15mVP-P) বার্স্ট মোড® অপারেশন: IQ = 85µA at 12VIN থেকে 3.3VOUT
- নিয়মিত সুইচিং ফ্রিকোয়েন্সি: 100kHz থেকে 2.4MHz
- কম শাটডাউন কারেন্ট: IQ < 1µA
- ক্যাচ ডায়োড কারেন্ট সেন্স শর্ট-সার্কিট এবং ইনপুট ওভারভোল্টেজের মাধ্যমে সার্কিট রক্ষা করে
- 250kHz থেকে 2MHz এর মধ্যে সিঙ্ক্রোনাইজ করা যায়
- পাওয়ার গুড ফ্ল্যাগ
- স্যাচুরেটিং সুইচ ডিজাইন: 200mΩ অন-রেসিস্ট্যান্স
- থার্মাল সুরক্ষা
- সফট-স্টার্ট ক্যাপাবিলিটি
- ছোট 16-পিন থার্মালি উন্নত MSOP এবং 3mm × 4mm DFN প্যাকেজ
অ্যাপ্লিকেশন
অটোমোটিভ ব্যাটারি রেগুলেশন, ডিস্ট্রিবিউটেড সাপ্লাই রেগুলেশন, ইন্ডাস্ট্রিয়াল সাপ্লাই, ওয়াল ট্রান্সফরমার রেগুলেশন
