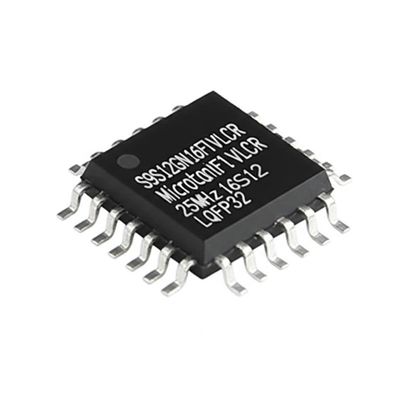

S9S12GN16F1VLCR মাইক্রোকন্ট্রোলার MCU 25MHz 16-বিট HCS12 মাইক্রোকন্ট্রোলার IC LQFP32
পণ্যের বিবরণ
S9S12GN16F1VLCR হল একটি অপ্টিমাইজড, অটোমোটিভ-গ্রেড 16-বিট মাইক্রোকন্ট্রোলার যা 16KB পর্যন্ত ছোট প্রোগ্রাম মেমরি আকারের জন্য ডিজাইন করা হয়েছে। এতে গ্রাহকদের ব্যবহারের সুবিধার্থে একটি ছোট 4-বাইট ইরেজ সেক্টর সাইজের সাথে একটি EEPROM রয়েছে। এই মাইক্রোকন্ট্রোলারটি বিশেষভাবে সাধারণ অটোমোটিভ অ্যাপ্লিকেশনগুলির জন্য তৈরি করা হয়েছে যার জন্য CAN বা LIN/J2602 যোগাযোগের প্রয়োজন, যার মধ্যে বডি কন্ট্রোলার, যাত্রী সনাক্তকরণ, ডোর মডিউল, সিট কন্ট্রোলার, RKE রিসিভার, স্মার্ট অ্যাকচুয়েটর, লাইটিং মডিউল এবং স্মার্ট জংশন বক্স অন্তর্ভুক্ত রয়েছে।
স্পেসিফিকেশন
| সিরিজ |
HCS12 |
| কোর প্রসেসর |
12V1 |
| কোর সাইজ |
16-বিট |
| গতি |
25MHz |
| সংযোগ |
IrDA, LINbus, SCI, SPI |
| পেরিফেরাল |
LVD, POR, PWM, WDT |
| I/O এর সংখ্যা |
26 |
| প্রোগ্রাম মেমরি সাইজ |
16KB (16K x 8) |
| প্রোগ্রাম মেমরি প্রকার |
ফ্ল্যাশ |
| EEPROM সাইজ |
512 x 8 |
| RAM সাইজ |
1K x 8 |
| ভোল্টেজ - সরবরাহ (Vcc/Vdd) |
3.13V ~ 5.5V |
| ডেটা কনভার্টার |
A/D 8x10b |
| অসিলেটর প্রকার |
অভ্যন্তরীণ |
| অপারেটিং তাপমাত্রা |
-40°C ~ 105°C (TA) |
| মাউন্টিং প্রকার |
সারফেস মাউন্ট |
| সরবরাহকারীর ডিভাইস প্যাকেজ |
32-LQFP (7x7) |
| প্যাকেজ / কেস |
32-LQFP |
মূল বৈশিষ্ট্য
- S12 CPU কোর
- ECC সহ 240 Kbyte পর্যন্ত অন-চিপ ফ্ল্যাশ
- ECC সহ 4 Kbyte পর্যন্ত EEPROM
- 11 Kbyte পর্যন্ত অন-চিপ SRAM
- অভ্যন্তরীণ ফিল্টার সহ ফেজ লকড লুপ (IPLL) ফ্রিকোয়েন্সি মাল্টিপ্লায়ার
- 4-16 MHz প্রশস্ততা নিয়ন্ত্রিত পিয়ার্স অসিলেটর
- 1 MHz অভ্যন্তরীণ RC অসিলেটর
- টাইমার মডিউল (TIM) আটটি চ্যানেল পর্যন্ত সমর্থন করে
- আট x 8-বিট চ্যানেল পর্যন্ত পালস প্রস্থ মডুলেশন (PWM) মডিউল
- 16-চ্যানেল পর্যন্ত, 10 বা 12-বিট রেজোলিউশন ধারাবাহিক অ্যাপ্রক্সিমেশন অ্যানালগ-টু-ডিজিটাল কনভার্টার (ADC)
- দুটি 8-বিট ডিজিটাল-টু-অ্যানালগ কনভার্টার (DAC) পর্যন্ত
- একটি 5V অ্যানালগ তুলনা কারক (ACMP) পর্যন্ত
- তিনটি সিরিয়াল পেরিফেরাল ইন্টারফেস (SPI) মডিউল পর্যন্ত
- LIN যোগাযোগ সমর্থন করে তিনটি সিরিয়াল কমিউনিকেশন ইন্টারফেস (SCI) মডিউল পর্যন্ত
- একটি মাল্টি-স্কেলেবল কন্ট্রোলার এরিয়া নেটওয়ার্ক (MSCAN) মডিউল পর্যন্ত (CAN প্রোটোকল 2.0A/B সমর্থন করে)
- ইনপুট সরবরাহ এবং সমস্ত অভ্যন্তরীণ ভোল্টেজের নিয়ন্ত্রণের জন্য অন-চিপ ভোল্টেজ রেগুলেটর (VREG)
- স্বায়ত্তশাসিত পর্যায়ক্রমিক ইন্টারাপ্ট (API)
- ADC রূপান্তরগুলির জন্য নির্ভুলতা স্থির ভোল্টেজ রেফারেন্স
- ADC নির্ভুলতা বাড়ানোর জন্য ঐচ্ছিক রেফারেন্স ভোল্টেজ অ্যাটেনুয়েটর মডিউল
