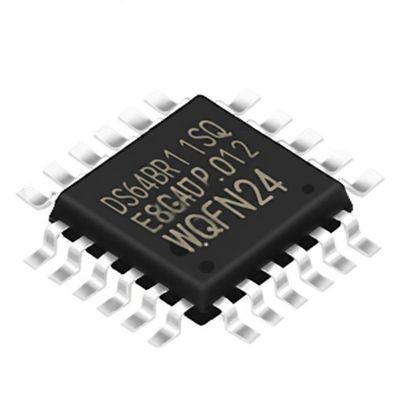

DS64BR111SQ ইন্টিগ্রেটেড সার্কিট চিপ 6.4Gbps ডুয়াল চ্যানেল রিপিটার সিরিয়াল লিঙ্কের জন্য WQFN24
পণ্যের বর্ণনা
DS64BR111SQ হল অত্যন্ত কম পাওয়ার, উচ্চ পারফরম্যান্স সম্পন্ন ডুয়াল-চ্যানেল রিপিটার যা 6.4 Gbps পর্যন্ত ডেটা রেট সহ সিরিয়াল লিঙ্কের জন্য তৈরি করা হয়েছে। DS64BR111 পিনআউটটি একটি দ্বি-দিকনির্দেশক লেন (একটি ট্রান্সমিট, একটি রিসিভ চ্যানেল) হিসাবে কনফিগার করা হয়েছে।
DS64BR111SQ-তে একটি শক্তিশালী 4-পর্যায়ের কন্টিনিউয়াস টাইম লিনিয়ার ইকুয়ালাইজার (CTLE) রয়েছে যা 3.2 GHz-এ +25 dB পর্যন্ত বুস্ট প্রদান করে এবং ইন্টার-সিম্বল ইন্টারফেরেন্স (ISI) এর কারণে সম্পূর্ণরূপে বন্ধ হয়ে যাওয়া একটি ইনপুট আই (input eye) তৈরি করে, যা FR-4 ব্যাকপ্লেন বা AWG-30 ক্যাবলের মতো ইন্টারকানেক্ট মিডিয়াম দ্বারা প্ররোচিত হয়। ট্রান্সমিটারটিতে একটি প্রোগ্রামযোগ্য আউটপুট ডি-এমফাসিস ড্রাইভার রয়েছে যা -12 dB পর্যন্ত এবং 700 mVp-p থেকে 1200 mVp-p পর্যন্ত প্রশস্ততা ভোল্টেজ স্তর নির্বাচন করার অনুমতি দেয় যা একাধিক অ্যাপ্লিকেশন পরিস্থিতির জন্য উপযুক্ত।
স্পেসিফিকেশন
| প্রকার |
বাফার, রিড্রাইভার |
| অ্যাপ্লিকেশন |
SAS, SATA |
| ইনপুট |
CML |
| আউটপুট |
CML |
| ডেটা রেট (সর্বোচ্চ) |
6.4Gbps |
| চ্যানেলের সংখ্যা |
2 |
| বিলম্ব সময় |
230ps |
| সংকেত কন্ডিশনিং |
ইনপুট ইকুয়ালাইজেশন, আউটপুট ডি-এমফাসিস |
| ক্যাপাসিট্যান্স - ইনপুট |
10 pF |
| ভোল্টেজ - সরবরাহ |
2.375V ~ 3.6V |
| কারেন্ট - সরবরাহ |
50mA |
| অপারেটিং তাপমাত্রা |
-40°C ~ 85°C |
| মাউন্টিং প্রকার |
সারফেস মাউন্ট |
| প্যাকেজ / কেস |
24-WFQFN এক্সপোজড প্যাড |
| সরবরাহকারীর ডিভাইস প্যাকেজ |
24-WQFN (4x4) |
মূল বৈশিষ্ট্য
6.4 Gbps পর্যন্ত দুটি চ্যানেল রিপিটার
1x দ্বি-দিকনির্দেশক লেন
কম 65mW/চ্যানেল (সাধারণ), অব্যবহৃত চ্যানেলগুলি বন্ধ করার বিকল্প সহ
উন্নত সংকেত কন্ডিশনিং বৈশিষ্ট্য
+25 dB পর্যন্ত রিসিভ ইকুয়ালাইজেশন
-12 dB পর্যন্ত ট্রান্সমিট ডি-এমফাসিস
ট্রান্সমিট VOD নিয়ন্ত্রণ: 700 থেকে 1200 mVp-p
6.4 Gbps-এ < 0.2 UI অবশিষ্ট DJ
পিন নির্বাচন, EEPROM বা SMBus ইন্টারফেসের মাধ্যমে প্রোগ্রামযোগ্য
সিঙ্গেল সাপ্লাই অপারেশন নির্বাচনযোগ্য: 2.5V বা 3.3v
4mmx4mm 24-পিন লিডলেস WQFN প্যাকেজে ফ্লো-থ্রু পিনআউট
>5kV HBM ESD রেটিং
শিল্প -40 থেকে 85°C অপারেটিং তাপমাত্রা পরিসীমা
অ্যাপ্লিকেশন
যোগাযোগ সিস্টেমে হাই-স্পিড অ্যাক্টিভ কপার কেবল মডিউল এবং FR-4 ব্যাকপ্লেন FC, SAS, SATA 3/6 Gbps (00B সনাক্তকরণ সহ), InfiniBand, CPRI, OBSAI, RXAUI এবং আরও অনেক কিছু
