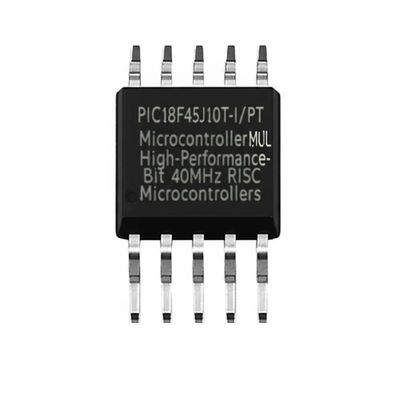

PIC18F45J10T-I/PT মাইক্রোকন্ট্রোলার MCU উচ্চ-পারফরম্যান্স 8-বিট 40MHz RISC মাইক্রোকন্ট্রোলার
PIC18F45J10T-I/PT কম খরচ, উচ্চ গতি এবং উন্নত সিরিয়াল কমিউনিকেশন পেরিফেরালগুলির জন্য আদর্শ। এই মাইক্রোকন্ট্রোলারটি 3V সাপ্লাই সহ 40MHz এ কাজ করে এবং এতে LIN ক্ষমতা সহ একটি উন্নত USART, I2C এর জন্য ঠিকানা মাস্কিং সহ দুটি সিঙ্ক্রোনাস সিরিয়াল পোর্ট রয়েছে, যা 1k ফ্ল্যাশ সহ ডিজাইন, এমুলেটেড EEPROM, এবং বাহ্যিক ক্রিস্টাল বা ক্লক সোর্সের প্রয়োজনীয় ডিজাইনগুলির জন্য একটি সাশ্রয়ী মূল্যের সাধারণ উদ্দেশ্যে সমাধান তৈরি করে।
স্পেসিফিকেশন
| কোর প্রসেসর |
PIC |
| কোর সাইজ |
8-বিট |
| গতি |
40MHz |
| সংযুক্তি |
I2C, SPI, UART/USART |
| পেরিফেরাল |
ব্রাউন-আউট ডিটেক্ট/রিসেট, POR, PWM, WDT |
| I/O এর সংখ্যা |
32 |
| প্রোগ্রাম মেমরি সাইজ |
32KB (16K x 16) |
| প্রোগ্রাম মেমরি প্রকার |
ফ্ল্যাশ |
| RAM সাইজ |
1K x 8 |
| ভোল্টেজ - সরবরাহ (Vcc/Vdd) |
2.7V ~ 3.6V |
| ডেটা কনভার্টার |
A/D 13x10b |
| অসিলেটর প্রকার |
অভ্যন্তরীণ |
| অপারেটিং তাপমাত্রা |
-40°C ~ 85°C (TA) |
বিশেষ মাইক্রোকন্ট্রোলার বৈশিষ্ট্য
- অপারেটিং ভোল্টেজ রেঞ্জ: 2.0V থেকে 3.6V
- 5.5V সহনশীল ইনপুট (শুধুমাত্র ডিজিটাল পিন)
- অন-চিপ 2.5V রেগুলেটর
- ক্রিস্টাল এবং অভ্যন্তরীণ অসিলেটরের জন্য 4x ফেজ লক লুপ (PLL) উপলব্ধ
- সফ্টওয়্যার নিয়ন্ত্রণের অধীনে স্ব-প্রোগ্রামেবল
- নিম্ন-শক্তি, উচ্চ-গতির CMOS ফ্ল্যাশ প্রযুক্তি
- C কম্পাইলার অপটিমাইজড আর্কিটেকচার ঐচ্ছিক বর্ধিত নির্দেশিকা সেট সহ
- ইন্টারাপ্টের জন্য অগ্রাধিকার স্তর
- 8 x 8 একক-চক্র হার্ডওয়্যার গুণক
- প্রোগ্রামেবল সময়কাল সহ বর্ধিত ওয়াচডগ টাইমার (WDT) 4 ms থেকে 131s পর্যন্ত
- দুটি পিনের মাধ্যমে একক-সরবরাহ ইন-সার্কিট সিরিয়াল প্রোগ্রামিং™ (ICSP™)
- দুটি পিনের মাধ্যমে তিনটি ব্রেকপয়েন্ট সহ ইন-সার্কিট ডিবাগ (ICD)
- ক্লক সুইচিং সহ পাওয়ার-ম্যানেজড মোড
নমনীয় অসিলেটর কাঠামো
- দুটি ক্রিস্টাল মোড, 40 MHz পর্যন্ত
- দুটি বাহ্যিক ক্লক মোড, 40 MHz পর্যন্ত
- অভ্যন্তরীণ 31 kHz অসিলেটর
- টাইমার1 @ 32 kHz ব্যবহার করে সেকেন্ডারি অসিলেটর
- দ্বি-গতির অসিলেটর স্টার্ট-আপ
- পেরিফেরাল ক্লক বন্ধ হয়ে গেলে নিরাপদ শাটডাউনের জন্য ফেইল-সেফ ক্লক মনিটর
পেরিফেরাল হাইলাইটস
- উচ্চ-কারেন্ট সিঙ্ক/সোর্স 25 mA/25 mA (PORTB এবং PORTC)
- তিনটি প্রোগ্রামযোগ্য বাহ্যিক ইন্টারাপ্ট
- চারটি ইনপুট পরিবর্তন ইন্টারাপ্ট
- একটি ক্যাপচার/কম্পেয়ার/PWM (CCP) মডিউল
- একাধিক PWM আউটপুট সহ একটি উন্নত ক্যাপচার/কম্পেয়ার/PWM (ECCP) মডিউল
- দুটি মাস্টার সিঙ্ক্রোনাস সিরিয়াল পোর্ট (MSSP) মডিউল
- RS-485, RS-232 এবং LIN/J2602 সমর্থনকারী একটি উন্নত অ্যাড্রেসেবল USART মডিউল
- 10-বিট, 13-চ্যানেল পর্যন্ত অ্যানালগ-টু-ডিজিটাল কনভার্টার মডিউল
- ইনপুট মাল্টিপ্লেক্সিং সহ ডুয়াল অ্যানালগ কম্পারেটর
