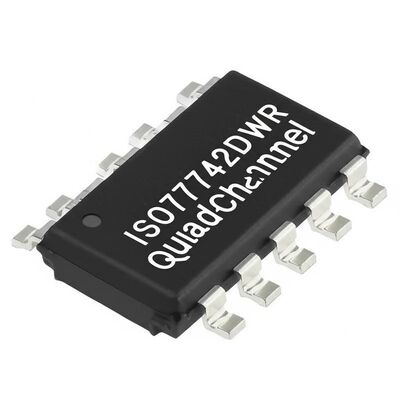

ISO7742DWR উচ্চ-গতির কোয়াড-চ্যানেল ডিজিটাল আইসোলেটর, যার 5000 Vrms আইসোলেশন এবং 100 Mb/s ডেটা রেট

আইএসও৭৭৪২ডিডব্লিউআর একটি উচ্চ-কার্যকারিতা, চার-চ্যানেল ডিজিটাল বিচ্ছিন্নকারী যা ইউএল ১৫৭৭ অনুসারে ৫০০০ ভিআরএমএস (ডিডব্লিউ প্যাকেজ) এবং ৩০০০ ভিআরএমএস (ডিবিকিউ প্যাকেজ) বিচ্ছিন্নতার রেটিং সহ।এই পরিবারের মধ্যে VDE অনুযায়ী শক্তিশালী বিচ্ছিন্নতা রেটিং সহ ডিভাইস অন্তর্ভুক্ত রয়েছেআইএসও ৭৭৪১বি ডিভাইসটি এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে যেখানে কেবলমাত্র মৌলিক নিরোধক রেটিং প্রয়োজন।

• ১০০ এমবিপিএস ডাটা রেট
• শক্তিশালী বিচ্ছিন্নতা বাধাঃ
  • >১৫০০ ভিআরএমএস ওয়ার্কিং ভোল্টেজে ৩০ বছরের প্রজেক্টেড লাইফটাইম
  • ৫০০০ ভিআরএমএস পর্যন্ত বিচ্ছিন্নতা রেটিং
  • ১২.৮ কিলোভোল্ট পর্যন্ত জোয়ার ক্ষমতা
  • ±100kV/μs সাধারণ CMTI
• বিস্তৃত সরবরাহ পরিসীমাঃ 2.25V থেকে 5.5V
• 2.২৫ ভোল্ট থেকে ৫.৫ ভোল্ট লেভেল ট্রান্সলেশন
• ডিফল্ট আউটপুট উচ্চ (ISO774x) এবং নিম্ন (ISO774xF) বিকল্প
• বিস্তৃত তাপমাত্রা পরিসীমাঃ -55°C থেকে 125°C
• কম শক্তি খরচঃ 1 এমবিপিএসে প্রতি চ্যানেলে সাধারণত 1.5 এমএ
• কম প্রসারণ বিলম্বঃ 10.7ns সাধারণ (5V সরবরাহ)
• শক্তিশালী ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যতা (ইএমসি):
  • সিস্টেম-স্তরের ইএসডি, ইএফটি এবং সার্জ ইমিউনিটি
  • ±8kV আইইসি 61000-4-2 যোগাযোগ স্রাব সুরক্ষা বিচ্ছিন্নতা বাধা মাধ্যমে
  • কম নির্গমন
• Wide-SOIC (DW-16) এবং QSOP (DBQ-16) প্যাকেজ বিকল্প
• অটোমোবাইল সংস্করণ উপলব্ধঃ ISO774x-Q1
• নিরাপত্তা সংক্রান্ত শংসাপত্রঃ
  • DIN EN IEC 60747-17 (VDE 0884-17)
  • UL 1577 উপাদান স্বীকৃতি প্রোগ্রাম
  • আইইসি ৬১০১০-১, আইইসি ৬২৩৬৮-১, আইইসি ৬০৬০১-১ এবং জিবি ৪৯৪৩.১ শংসাপত্র

• শিল্প অটোমেশন
• মোটর নিয়ন্ত্রণ
• বিদ্যুৎ সরবরাহ
• সৌর ইনভার্টার
• চিকিৎসা সরঞ্জাম
