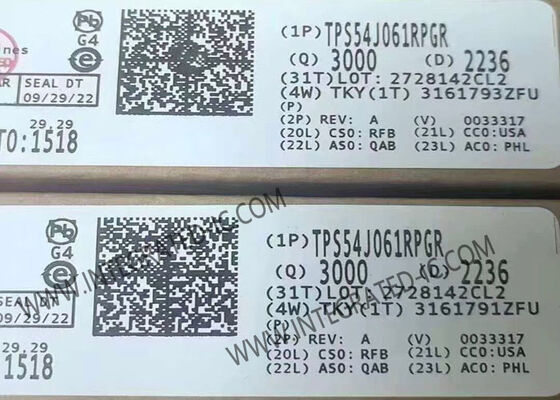

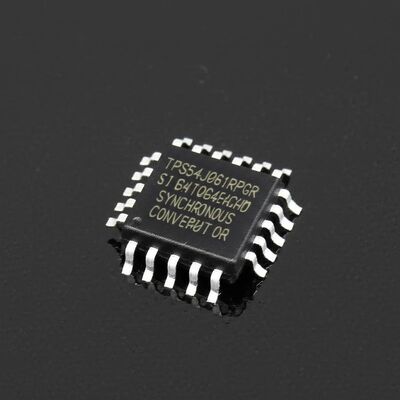

TPS54J061RPGR ইন্টিগ্রেটেড সার্কিট চিপ 6A সিঙ্ক্রোনস বাক কনভার্টার ডি-সিএপি 3TM কন্ট্রোল মোড সহ
টিপিএস৫৪জে০৬১আরপিজিআর একটি উচ্চ দক্ষতাসম্পন্ন, কমপ্যাক্ট সিঙ্ক্রোনস বাক কনভার্টার যা অভিযোজিত অন-টাইম ডি-সিএপি৩ কন্ট্রোল মোডের বৈশিষ্ট্যযুক্ত।এই ডিভাইসটি ব্যতিক্রমী ব্যবহারের সহজতা এবং সর্বনিম্ন বাহ্যিক উপাদান প্রয়োজনীয়তা প্রদান করে, যা এটিকে স্পেস-সংকুচিত পাওয়ার সিস্টেমের জন্য আদর্শ করে তোলে।
পণ্যের সংক্ষিপ্ত বিবরণ
TPS54J061RPGR উচ্চ-কার্যকারিতা MOSFETs একীভূত করে এবং -40 °C থেকে +125 °C পর্যন্ত জংশন তাপমাত্রা পরিসীমা জুড়ে একটি সঠিক ± 1% 600mV রেফারেন্স ভোল্টেজ সরবরাহ করে।মূল সুবিধাগুলির মধ্যে রয়েছে ন্যূনতম বাহ্যিক উপাদান সংখ্যা, দ্রুত লোড-অস্থায়ী প্রতিক্রিয়া, সঠিক লোড এবং লাইন নিয়ন্ত্রণ, স্বয়ংক্রিয়-স্কিপ বা এফসিসিএম মোড অপারেশন, নিয়মিত নরম-স্টার্ট নিয়ন্ত্রণ,এবং বাহ্যিক ক্ষতিপূরণের প্রয়োজন ছাড়াই সিরামিক ক্যাপাসিটারগুলির সাথে সামঞ্জস্যপূর্ণ.
টেকনিক্যাল স্পেসিফিকেশন
| ফাংশন |
স্টেপ-ডাউন |
| আউটপুট কনফিগারেশন |
ইতিবাচক |
| টপোলজি |
বক |
| আউটপুট প্রকার |
সামঞ্জস্যযোগ্য |
| আউটপুট সংখ্যা |
1 |
| ভোল্টেজ - ইনপুট (মিনিট) |
2.৭ ভোল্ট |
| ভোল্টেজ - ইনপুট (সর্বোচ্চ) |
১৬ ভোল্ট |
| ভোল্টেজ - আউটপুট (মিনিট/ফিক্সড) |
0.6V |
| ভোল্টেজ - আউটপুট (সর্বোচ্চ) |
5.৫ ভোল্ট |
| বর্তমান - আউটপুট |
৬এ |
| ফ্রিকোয়েন্সি - পরিবর্তন |
630kHz, 1.1MHz, 2.2MHz |
| সিঙ্ক্রোনিক রেক্টিফায়ার |
হ্যাঁ। |
| অপারেটিং তাপমাত্রা |
-40°C ~ 125°C (TJ) |
| মাউন্ট টাইপ |
পৃষ্ঠের মাউন্ট |
| প্যাকেজ / কেস |
14-পাওয়ারTFQFN |
| সরবরাহকারীর ডিভাইস প্যাকেজ |
14-VQFN-HR (2x3) |
মূল বৈশিষ্ট্য
- 2.7V থেকে 16V ইনপুট রেঞ্জ বাইরের পক্ষপাত (3.3V থেকে 3.6V)
- 4V থেকে 16V ইনপুট পরিসীমা বহিরাগত পক্ষপাত ছাড়া
- ইন্টিগ্রেটেড MOSFETs 6A ধ্রুবক আউটপুট বর্তমান সমর্থন করে
- দ্রুত লোড-স্টেপ প্রতিক্রিয়া সহ D-CAP3TM নিয়ন্ত্রণ মোড
- সমস্ত সিরামিক আউটপুট ক্যাপাসিটরগুলির সাথে সামঞ্জস্যপূর্ণ
- ৬০০ এমভি রেফারেন্স ভোল্টেজ ±১% সহনশীলতার সাথে (-৪০°সি থেকে +১২৫°সি)
- 0.6V থেকে 5.5V আউটপুট ভোল্টেজ পরিসীমা
- স্বয়ংক্রিয়-সমাপ্তি উচ্চ হালকা লোড দক্ষতা জন্য ইকো মোড
- বহিরাগত প্রতিরোধকের মাধ্যমে প্রোগ্রামযোগ্য বর্তমান সীমা
- নির্বাচনযোগ্য ফ্রিকোয়েন্সি সেটিং (600kHz, 1100kHz, 2200kHz)
- অভ্যন্তরীণ স্থির এবং বাহ্যিক নিয়মিত নরম স্টার্ট
- নিরাপদ প্রি-বেসড স্টার্ট-আপ ক্ষমতা
- ধীর আউটপুট স্রাবের জন্য অন্তর্নির্মিত সার্কিট
- উন্মুক্ত ড্রেন পাওয়ার-ভাল আউটপুট
- অতিরিক্ত বর্তমান এবং নিম্ন ভোল্টেজের ত্রুটির জন্য স্বয়ংক্রিয়ভাবে পুনরায় চালু হিকপ মোড
- সম্পূর্ণরূপে RoHS অনুগত
- কমপ্যাক্ট 2 মিমি × 3 মিমি, 14-পিন হটরড TM প্যাকেজ 0.5 মিমি পিচ সহ
সাধারণ অ্যাপ্লিকেশন
- সার্ভার এবং ক্লাউড কম্পিউটিংয়ের লোড পয়েন্ট (POL) নিয়ন্ত্রক
- ব্রডব্যান্ড, নেটওয়ার্কিং এবং অপটিক্যাল যোগাযোগ সরঞ্জাম
- ওয়্যারলেস অবকাঠামো সিস্টেম
- শিল্পের পিসি পাওয়ার সাপ্লাই
- আইপি নেটওয়ার্ক ক্যামেরা পাওয়ার ম্যানেজমেন্ট
