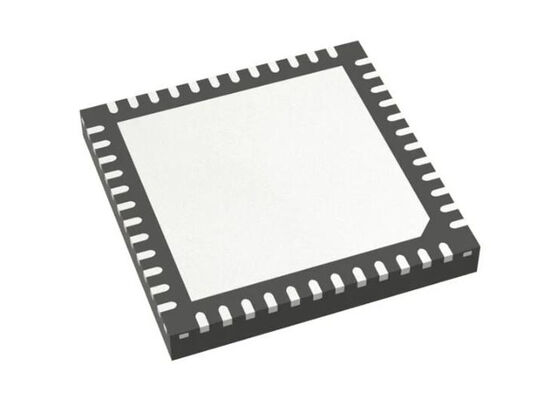

STM32WB35CCU6A মাইক্রোকন্ট্রোলার MCU
এসটিএম৩২ ওয়্যারলেস এমসিইউ ২.৪ গিগাহার্জ লো-পাওয়ার মাল্টিপ্রোটোকল ওয়্যারলেস মাইক্রোকন্ট্রোলার
পণ্যের সংক্ষিপ্ত বিবরণ
STM32WB35CCU6A হল একটি মাল্টিপ্রোটোকল ওয়্যারলেস এবং অতি-নিম্ন-পাওয়ার ডিভাইস যা ব্লুটুথ® লো এনার্জি এসআইজি স্পেসিফিকেশন 5.4 এবং আইইইই 802 এর সাথে সামঞ্জস্যপূর্ণ একটি শক্তিশালী রেডিওকে অন্তর্নিহিত করে।15.4-2011. এটিতে রিয়েল-টাইম লো-লেয়ার অপারেশনের জন্য একটি ডেডিকেটেড আর্ম® কর্টেক্স®-এম0+ রয়েছে।
অত্যন্ত কম পাওয়ার অপারেশনের জন্য ডিজাইন করা, এই মাইক্রোকন্ট্রোলারটি উচ্চ-কার্যকারিতা Arm® Cortex®-M4 32-বিট RISC কোর ভিত্তিক যা 64 MHz পর্যন্ত কাজ করে।কোর একটি ভাসমান বিন্দু ইউনিট (FPU) একক-নির্ভুলতা তথ্য প্রক্রিয়াকরণ সমর্থন অন্তর্ভুক্ত, ডিএসপি নির্দেশাবলীর একটি সম্পূর্ণ সেট এবং উন্নত অ্যাপ্লিকেশন সুরক্ষার জন্য একটি মেমরি সুরক্ষা ইউনিট (এমপিইউ) ।
ডিভাইসটি উচ্চ-গতির মেমরিগুলিকে সংহত করে যার মধ্যে 512 কেবি পর্যন্ত ফ্ল্যাশ মেমরি, 96 কেবি পর্যন্ত এসআরএএম, একটি কোয়াড-এসপিআই ফ্ল্যাশ মেমরি ইন্টারফেস এবং বিস্তৃত উন্নত আই / ও এবং পেরিফেরিয়াল রয়েছে।
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার |
স্পেসিফিকেশন |
| প্রকার |
TxRx + MCU |
| আরএফ পরিবার/স্ট্যান্ডার্ড |
802.15.4বিটি |
| প্রোটোকল |
বিটি ভি৫।3থ্রেড, জিগবি। |
| মডুলেশন |
জিএফএসকে |
| ঘনত্ব |
2.405GHz ~ 2.48GHz |
| ডেটা রেট (সর্বোচ্চ) |
২ এমবিপিএস |
| পাওয়ার আউটপুট |
৬ ডিবিএম |
| সংবেদনশীলতা |
-১০০ ডিবিএম |
| মেমরির আকার |
২৫৬ কেবি ফ্ল্যাশ, ৯৬ কেবি এসআরএএম |
| সিরিয়াল ইন্টারফেস |
ADC, I2C, SPI, UART, USART, USB |
| জিপিআইও |
30 |
| ভোল্টেজ সরবরাহ |
1.71V ~ 3.6V |
| বর্তমান - গ্রহণ |
4.5mA ~ 7.9mA |
| বর্তমান - সংক্রমণ |
5.2mA ~ 12.7mA |
| অপারেটিং তাপমাত্রা |
-40°C ~ 85°C (TA) |
| মাউন্ট টাইপ |
পৃষ্ঠের মাউন্ট |
| প্যাকেজ / কেস |
48-UFQFN উন্মুক্ত প্যাড |
| সরবরাহকারীর ডিভাইস প্যাকেজ |
48-UFQFPN (7x7) |
মূল বৈশিষ্ট্য
রেডিও ক্ষমতা
2ব্লুটুথ® সমর্থনকারী.4 GHz RF ট্রান্সিভার 5.4আইইইই ৮০২।15.4-2011 PHY এবং MAC
থ্রেড 1.3 এবং Zigbee® 3.0 সমর্থন
আরএক্স সংবেদনশীলতাঃ -৯৬ ডিবিএম (ব্লুটুথ® লো এনার্জি এ ১ এমবিপিএস), -১০০ ডিবিএম (৮০২.২)15.4)
প্রোগ্রামযোগ্য আউটপুট পাওয়ার +6 ডিবিএম পর্যন্ত 1 ডিবি ধাপে
BOM কমাতে ইন্টিগ্রেটেড ব্যালুন
২ এমবিপিএস ডেটা রেট সমর্থন
রিয়েল-টাইম রেডিও স্তরের জন্য ডেডিকেটেড আর্ম® 32-বিট কর্টেক্স® এম0+ সিপিইউ
পাওয়ার কন্ট্রোলের জন্য সঠিক RSSI
ETSI EN 300 328, EN 300 440, FCC CFR47 পার্ট 15 এবং ARIB STD-T66 এর সাথে সম্মতি
বাহ্যিক পিএ সমর্থন
উপলব্ধ ইন্টিগ্রেটেড প্যাসিভ ডিভাইস (আইপিডি) সহচর চিপ
আল্ট্রা-নিম্ন-পাওয়ার প্ল্যাটফর্ম
1.৭১ থেকে ৩.৬ ভোল্ট পাওয়ার সাপ্লাই রেঞ্জ
-40°C থেকে 85/105°C তাপমাত্রা পরিসীমা
13 nA বন্ধ মোড
600 এনএ স্ট্যান্ডবাই মোড + আরটিসি + 32 কেবি র্যাম
2.1 μA স্টপ মোড + RTC + 256 KB RAM
সক্রিয়-মোড MCU: < 53 μA/MHz যখন RF এবং SMPS চালু থাকে
রেডিওঃ Rx 4.5 mA / Tx 0 dBm 5.2 mA এ
মূল পারফরম্যান্স
এফপিইউ সহ ARM® 32-বিট Cortex®-M4 CPU
শূন্য-প্রতীক্ষার অবস্থায় ফ্ল্যাশ এক্সিকিউশনের জন্য অভিযোজিত রিয়েল-টাইম এক্সিলারেটর
৬৪ মেগাহার্টজ পর্যন্ত ফ্রিকোয়েন্সি
এমপিইউ, ৮০ ডিএমআইপিএস এবং ডিএসপি নির্দেশাবলী
1.২৫ ডিএমআইপিএস/এমএইচজেড (ড্রিস্টোন ২.১)
219.48 CoreMark® (3.43 CoreMark/MHz 64 MHz এ)
303 ULPMark TM সিপি স্কোর
মেমরি ও স্টোরেজ
সেক্টর সুরক্ষা সহ ১ এমবি পর্যন্ত ফ্ল্যাশ মেমরি (PCROP)
64 কেবি হার্ডওয়্যার প্যারিটি চেক সহ 256 কেবি পর্যন্ত এসআরএএম
20x 32-বিট ব্যাকআপ রেজিস্টার
ইউএসএআরটি, এসপিআই, আই 2 সি এবং ইউএসবি ইন্টারফেস সমর্থনকারী বুট লোডার
ওটিএ (এয়ারের মাধ্যমে) ব্লুটুথ® লো এনার্জি এবং ৮০২।15.4 আপডেট করার ক্ষমতা
XIP এর সাথে কোয়াড SPI মেমরি ইন্টারফেস
১ কিলোবাইট (১২৮টি ডাবল শব্দ) ওটিপি
অ্যানালগ পেরিফেরিয়াল
12-বিট এডিসি 4.26 এমএসপিএস, হার্ডওয়্যার ওভারস্যাম্পলিং সহ 16-বিট পর্যন্ত
2x অতি-নিম্ন শক্তির তুলনাকারী
সঠিক ২.৫ ভি বা ২.০৪৮ ভি রেফারেন্স ভোল্টেজ বাফারড আউটপুট
1.62 ভোল্ট পর্যন্ত কাজ করে
অ্যাপ্লিকেশন
হোম, বিল্ডিং এবং সিটি অটোমেশন
পাওয়ার সাপ্লাই এবং কনভার্টার
