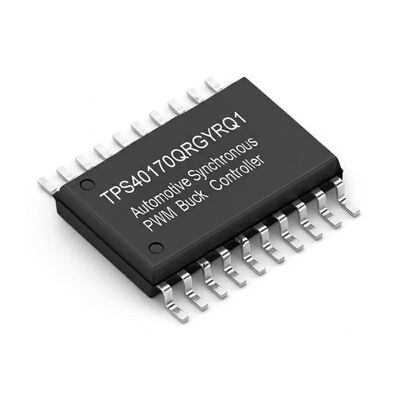

TPS40170QRGYRQ1 অটোমোটিভ সিঙ্ক্রোনিক পিডব্লিউএম বাক কন্ট্রোলার
টিপিএস 40170QRGYRQ1 একটি পূর্ণ বৈশিষ্ট্যযুক্ত সিঙ্ক্রোনিক পিডব্লিউএম বাক নিয়ামক যা উচ্চ-পাওয়ার ঘনত্ব, উচ্চ নির্ভরযোগ্যতা ডিসি-ডিসি রূপান্তরকারী অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে। 4 এর একটি ইনপুট ভোল্টেজ পরিসীমা দিয়ে কাজ করে।৫ ভোল্ট থেকে ৬০ ভোল্ট, এই নিয়ামক ইনপুট ভোল্টেজ পরিবর্তন অবিলম্বে প্রতিক্রিয়া জন্য ইনপুট ভোল্টেজ ফিড-ফরওয়ার্ড ক্ষতিপূরণ সঙ্গে ভোল্টেজ-মোড নিয়ন্ত্রণ বাস্তবায়ন।সুইচিং ফ্রিকোয়েন্সি 100 kHz থেকে 600 kHz পর্যন্ত প্রোগ্রামযোগ্য.
মূল বৈশিষ্ট্যাবলী
| প্যারামিটার |
মূল্য |
| আউটপুট প্রকার |
ট্রানজিস্টর ড্রাইভার |
| ফাংশন |
স্টেপ-ডাউন |
| আউটপুট কনফিগারেশন |
ইতিবাচক |
| টপোলজি |
বক |
| আউটপুট সংখ্যা |
1 |
| আউটপুট ফেজ |
1 |
| ভোল্টেজ সরবরাহ |
4.5V ~ 60V |
| স্যুইচিং ফ্রিকোয়েন্সি |
100kHz ~ 600kHz |
| ডিউটি সাইকেল (সর্বোচ্চ) |
৯৫% |
| সিঙ্ক্রোনিক রেক্টিফায়ার |
হ্যাঁ। |
| ক্লক সিঙ্ক |
হ্যাঁ। |
| নিয়ন্ত্রণ বৈশিষ্ট্য |
বর্তমান সীমা, সক্ষম করুন, ফ্রিকোয়েন্সি নিয়ন্ত্রণ, শক্তি ভাল, নরম শুরু, ট্র্যাকিং |
| অপারেটিং তাপমাত্রা |
-40°C ~ 125°C (TJ) |
| মাউন্ট টাইপ |
পৃষ্ঠের মাউন্ট |
| প্যাকেজ / কেস |
20-VFQFN এক্সপোজ করা প্যাড |
| সরবরাহকারীর ডিভাইস প্যাকেজ |
20-VQFN (3.5x4.5) |
উন্নত বৈশিষ্ট্য
- 4.5V থেকে 60V পর্যন্ত বিস্তৃত ইনপুট ভোল্টেজ পরিসীমা
- ১% নির্ভুলতার সাথে ৬০০-এমভি রেফারেন্স ভোল্টেজ
- প্রোগ্রামযোগ্য ইউভিএলও এবং হিস্টেরেসিস
- ভোল্টেজ ফিড-ফরওয়ার্ড সহ ভোল্টেজ-মোড নিয়ন্ত্রণ
- প্রোগ্রামযোগ্য ফ্রিকোয়েন্সি 100kHz থেকে 600kHz
- প্রাথমিক এবং গৌণ বিকল্পের সাথে দ্বিপাক্ষিক ফ্রিকোয়েন্সি সিঙ্ক
- নিম্ন-পার্শ্ব FET সংবেদক ওভারকরেন্ট সুরক্ষা এবং উচ্চ-পার্শ্ব FET সংবেদক সংক্ষিপ্ত সার্কিট সুরক্ষা ইন্টিগ্রেটেড তাপ ক্ষতিপূরণ সহ
- প্রোগ্রামযোগ্য বন্ধ লুপ নরম স্টার্ট
- প্রাক-পার্শ্ববর্তী আউটপুট সমর্থন করে
- হিস্টেরেসিস সহ 165°C এ তাপীয় বন্ধ
- ভোল্টেজ ট্র্যাকিং এবং পাওয়ার ভাল পর্যবেক্ষণ
- ENABLE 1-মাইক্রো এ কম বর্তমান বন্ধ সঙ্গে
- 8-ভোল্ট এবং 3.3-ভোল্ট এলডিও আউটপুট
- ইন্টিগ্রেটেড বুটস্ট্র্যাপ ডায়োড
- কমপ্যাক্ট 20-পিন 4.5mm × 3.5mm VQFN (RGY) প্যাকেজ
সিস্টেম সুরক্ষা ও পর্যবেক্ষণ
TPS40170QRGYRQ1 এর মধ্যে রয়েছে ব্যাপক সিস্টেম সুরক্ষা বৈশিষ্ট্য যার মধ্যে রয়েছে প্রোগ্রামযোগ্য UVLO, কম পাশের FET সেন্সিংয়ের মাধ্যমে প্রোগ্রামযোগ্য ওভারকরেন্ট সুরক্ষা (OCP),হাই-সাইড FET সেন্সিং এর মাধ্যমে নির্বাচনযোগ্য শর্ট সার্কিট সুরক্ষা (SCP), এবং তাপীয় বন্ধ সুরক্ষা।
লক্ষ্য অ্যাপ্লিকেশন
অ্যাডভান্সড ড্রাইভার অ্যাসিস্ট্যান্স সিস্টেম (এডিএএস), অটোমোটিভ ইনফোটেন্টমেন্ট সিস্টেম এবং অটোমোটিভ ক্লাস্টার ডিসপ্লে।
