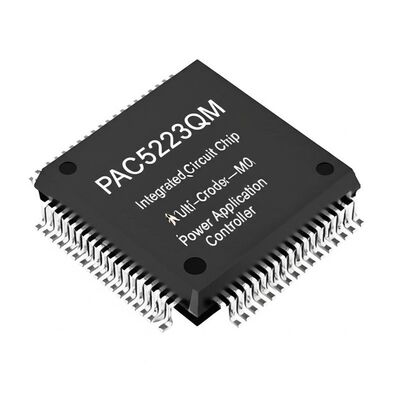

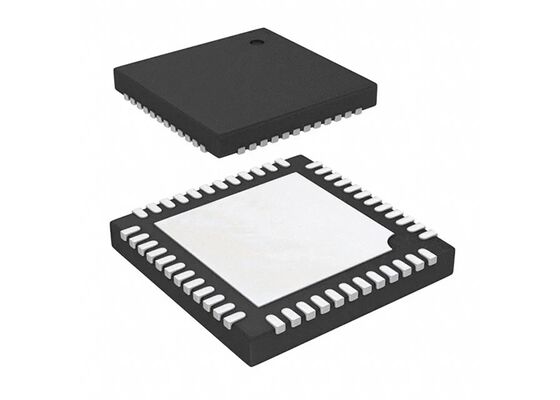

PAC5223QM ইন্টিগ্রেটেড সার্কিট চিপ আর্ম কর্টেক্স-M0 মাল্টি-মোড পাওয়ার অ্যাপ্লিকেশন কন্ট্রোলার
PAC5223QM হল Active-Semi-এর পাওয়ার অ্যাপ্লিকেশন কন্ট্রোলার® (PAC) পণ্যগুলির একটি বিস্তৃত পোর্টফোলিওর অংশ, যা বিশেষভাবে নেক্সট-জেনারেশন স্মার্ট এনার্জি অ্যাপ্লায়েন্স, ডিভাইস এবং সরঞ্জাম নিয়ন্ত্রণ ও পাওয়ার করার জন্য অপ্টিমাইজ করা হয়েছে। এই উন্নত অ্যাপ্লিকেশন কন্ট্রোলার একটি 50MHz Arm® Cortex®-M0 32-বিট মাইক্রোকন্ট্রোলার কোরকে Active-Semi-এর মালিকানাধীন মাল্টি-মোড পাওয়ার ম্যানেজার™, কনফিগারেবল অ্যানালগ ফ্রন্ট এন্ড™, এবং অ্যাপ্লিকেশন স্পেসিফিক পাওয়ার ড্রাইভারস™-এর সাথে একত্রিত করে ডিজিটাল পাওয়ার সাপ্লাই এবং মোটর কন্ট্রোল অ্যাপ্লিকেশনের জন্য কমপ্যাক্ট মাইক্রোকন্ট্রোলার-ভিত্তিক পাওয়ার এবং সাধারণ উদ্দেশ্যে অ্যাপ্লিকেশন সিস্টেম তৈরি করে।
পণ্যের বিশেষ উল্লেখ
| অ্যাপ্লিকেশন |
স্মার্ট এনার্জি অ্যাপ্লায়েন্স, ডিভাইস এবং সরঞ্জাম |
| কোর প্রসেসর |
ARM® Cortex®-M0 |
| প্রোগ্রাম মেমরি প্রকার |
ফ্ল্যাশ (32KB) |
| কন্ট্রোলার সিরিজ |
PAC™ |
| RAM আকার |
8K x 8 |
| ইন্টারফেস |
I2C, SPI, SWD, UART |
| I/O সংখ্যা |
25 |
| অপারেটিং তাপমাত্রা |
-40°C ~ 105°C |
মূল বৈশিষ্ট্য
মালিকানাধীন মাল্টি-মোড পাওয়ার ম্যানেজার
- উচ্চ-ভোল্টেজ বাক SEPIC বা AC/DC ফ্লাইব্যাক টপোলজির জন্য কনফিগারযোগ্য মাল্টি-মোড সুইচিং সরবরাহ কন্ট্রোলার
- 70V পর্যন্ত ডিসি সরবরাহ বা লাইন এসি ইনপুট
- পাওয়ার এবং হাইবারনেট ম্যানেজমেন্ট সহ 4টি লিনিয়ার রেগুলেটর
- পাওয়ার এবং তাপমাত্রা মনিটর, সতর্কতা এবং ফল্ট ডিটেকশন
মালিকানাধীন কনফিগারেবল অ্যানালগ ফ্রন্ট এন্ড
- 10টি অ্যানালগ ফ্রন্ট এন্ড I/O পিন
- 3 ডিফারেনশিয়াল প্রোগ্রামযোগ্য গেইন এমপ্লিফায়ার
- 4টি সিঙ্গেল-এন্ডেড প্রোগ্রামযোগ্য গেইন এমপ্লিফায়ার
- 10টি তুলনা কারক
- 2 DAC (10-বিট এবং 8-বিট)
মালিকানাধীন অ্যাপ্লিকেশন নির্দিষ্ট পাওয়ার ড্রাইভার
- 1A গেট ড্রাইভিং ক্ষমতা সহ 3টি লো-সাইড এবং 3টি হাই-সাইড গেট ড্রাইভার
- কনফিগারযোগ্য বিলম্ব এবং দ্রুত ফল্ট সুরক্ষা
কোর মাইক্রোকন্ট্রোলার বৈশিষ্ট্য
- 50MHz Arm Cortex-M0 32-বিট মাইক্রোকন্ট্রোলার কোর
- দ্রুত একক চক্র 32-বিট x 32-বিট গুণক
- 24-বিট SysTick টাইমার
- 20টি বাহ্যিক ইন্টারাপ্ট সহ নেস্টেড ভেক্টরাইজড ইন্টারাপ্ট কন্ট্রোলার (NVIC)
- ওয়েক-আপ ইন্টারাপ্ট কন্ট্রোলার যা পাওয়ার-সেভিং স্লিপ মোডগুলির অনুমতি দেয়
- ক্লক-গেটিং যা কম পাওয়ার অপারেশন করার অনুমতি দেয়
- 32kB ফ্ল্যাশ এবং 8kB SRAM মেমরি
- মাল্টি-ইনপুট/মাল্টি-স্যাম্পল কন্ট্রোল ইঞ্জিন সহ 10-বিট 1µs ADC
- কনফিগারেবল অ্যানালগ ফ্রন্ট এন্ড থেকে ইনপুট সহ 9টি ADC ইনপুট
I/O এবং ক্লক বৈশিষ্ট্য
- ট্রাই-স্টেট এবং ADC-তে ডেডিকেটেড অ্যানালগ ইনপুট সহ 3টি সাধারণ উদ্দেশ্যে I/O সহ 3.3V I/O
- ট্রাই-স্টেট, পুল-আপ এবং পুল-ডাউন এবং ডেডিকেটেড I/O সরবরাহ সহ 12টি সাধারণ উদ্দেশ্যে I/O সহ ট্রু 5V I/O
- ট্রু 5V বা 3.3V I/O হিসাবে কনফিগারযোগ্য
- অভ্যন্তরীণ 2% অসিলেটর, রিং অসিলেটর, বাহ্যিক ক্লক বা ক্রিস্টাল থেকে ফ্লেক্সিবল ক্লক এবং PLL
টাইমিং এবং কমিউনিকেশন
- 16টি PWM/CC ব্লক এবং 7টি স্বাধীন ডেড-টাইম কন্ট্রোলার সহ চারটি 16-বিট টাইমার সহ 9টি টাইমিং জেনারেটর
- 24-বিট ওয়াচডগ টাইমার (4s বা 8s)
- 24-বিট রিয়েল টাইম ক্লক
- 24-বিট SysTick টাইমার
- 0.125s থেকে 8s পর্যন্ত স্লিপ মোডগুলির জন্য ওয়েক-আপ টাইমার
- SPI, I2C, এবং UART কমিউনিকেশন ইন্টারফেস
- ইন্টারফেস অক্ষমকরণ ফাংশন সহ SWD ডিবাগ ইন্টারফেস
অ্যাপ্লিকেশন
- পাওয়ার টুলস
- গার্ডেন টুলস
- হোয়াইট গুডস
- এম্বেডেড স্পিড কন্ট্রোলার
- মোটর কন্ট্রোলার
