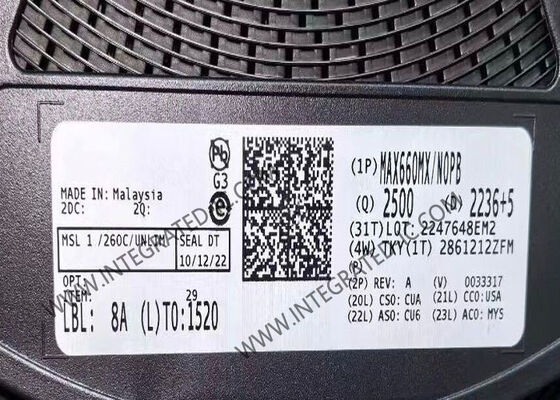

MAX660MX ইন্টিগ্রেটেড সার্কিট চিপ 100mA CMOS চার্জ-পাম্প ভোল্টেজ কনভার্টার SOIC8
MAX660MX CMOS চার্জ-পাম্প ভোল্টেজ কনভার্টার একটি বহুমুখী অনিয়ন্ত্রিত সুইচড-ক্যাপাসিটর ইনভার্টার বা ডাবলার। 1.5V থেকে 5.5V পর্যন্ত বিস্তৃত সরবরাহ ভোল্টেজ থেকে কাজ করে, MAX660MX দুটি স্বল্প মূল্যের ক্যাপাসিটর ব্যবহার করে যা ইন্ডাক্টর-ভিত্তিক কনভার্টারগুলির খরচ, আকার এবং EMI ছাড়াই 100mA আউটপুট কারেন্ট সরবরাহ করে।
মাত্র 120µA অপারেটিং কারেন্ট এবং বেশিরভাগ লোডে 90% এর বেশি অপারেটিং দক্ষতার সাথে, MAX660MX ব্যাটারি-চালিত সিস্টেমের জন্য আদর্শ কর্মক্ষমতা প্রদান করে। ডিভাইসটি সরাসরি সমান্তরালে পরিচালনা করা যেতে পারে আউটপুট ইম্পিডেন্স কমাতে, এইভাবে একটি নির্দিষ্ট ভোল্টেজে আরও কারেন্ট সরবরাহ করে।
বিশেষ উল্লেখ
| ফাংশন |
রেশিওমেট্রিক |
| আউটপুট কনফিগারেশন |
পজিটিভ বা নেগেটিভ |
| টপোলজি |
চার্জ পাম্প |
| আউটপুট প্রকার |
ফিক্সড |
| আউটপুটের সংখ্যা |
1 |
| ভোল্টেজ - ইনপুট (ন্যূনতম) |
1.5V |
| ভোল্টেজ - ইনপুট (সর্বোচ্চ) |
5.5V |
| ভোল্টেজ - আউটপুট (ন্যূনতম/ফিক্সড) |
-ভিন, 2ভিন |
| কারেন্ট - আউটপুট |
100mA |
| ফ্রিকোয়েন্সি - সুইচিং |
10kHz, 80kHz |
| সিঙ্ক্রোনাস রেকটিফায়ার |
না |
| অপারেটিং তাপমাত্রা |
-40°C ~ 85°C (TA) |
| মাউন্টিং প্রকার |
সারফেস মাউন্ট |
| প্যাকেজ / কেস |
8-SOIC (0.154", 3.90mm প্রস্থ) |
| সরবরাহকারী ডিভাইস প্যাকেজ |
8-SOIC |
মূল বৈশিষ্ট্য
ইনপুট সাপ্লাই ভোল্টেজকে বিপরীত বা দ্বিগুণ করে
সংকীর্ণ SO-8 প্যাকেজ
6.5-Ω সাধারণ আউটপুট প্রতিরোধ
100mA এ 88% সাধারণ রূপান্তর দক্ষতা
নির্বাচনযোগ্য অসিলেটর ফ্রিকোয়েন্সি: 10kHz/80kHz
অ্যাপ্লিকেশন
ল্যাপটপ কম্পিউটার সেলুলার ফোন মেডিকেল ইন্সট্রুমেন্ট অপারেশনাল অ্যামপ্লিফায়ার পাওয়ার সাপ্লাই ইন্টারফেস পাওয়ার সাপ্লাই হ্যান্ডহেল্ড ইন্সট্রুমেন্ট
