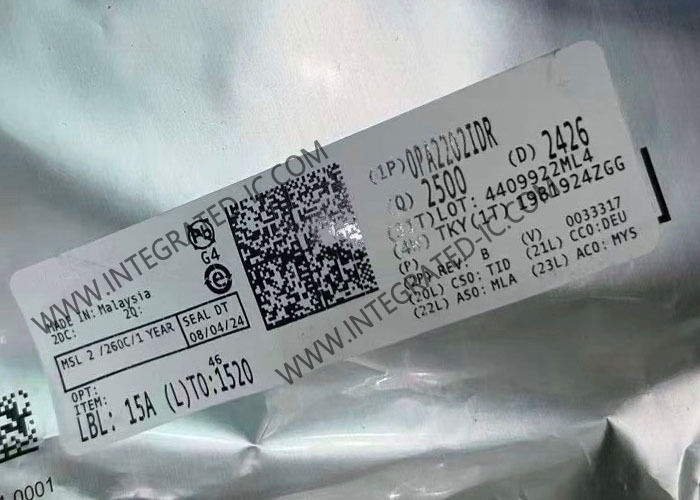

OPA2202IDR ইন্টিগ্রেটেড সার্কিট চিপ 36V কম গোলমাল অপারেশন এম্প্লিফায়ার SOIC8
OPA2202IDR একটি দ্বৈত সুপার-বেটা নির্ভুলতা অপারেশনাল এম্প্লিফায়ার যা কম গোলমাল কর্মক্ষমতা (0.2 μVPP, 9 nV/√Hz) এবং ভারী ক্যাপাসিটিভ ড্রাইভ ক্ষমতা (25 nF) বৈশিষ্ট্যযুক্ত।এই আইসি ডিসি স্পষ্টতা একটি ব্যতিক্রমী সমন্বয় প্রস্তাব, শক্তিশালী ক্যাপাসিটিভ লোড ড্রাইভ, এবং বহিরাগত ইএমআই, তাপ এবং শর্ট সার্কিট ইভেন্টগুলির বিরুদ্ধে সুরক্ষা। ± 18 ভি এ 580 μA এর সরবরাহের বর্তমানের সাথে কাজ করে,OPAx202 সিরিজটি ফেজ ইনভার্শন প্রদর্শন করে না এবং উচ্চ ক্যাপাসিটিভ লোডের সাথে স্থিতিশীল থাকে-৪০ ডিগ্রি সেলসিয়াস থেকে ১০৫ ডিগ্রি সেলসিয়াস পর্যন্ত তাপমাত্রার জন্য সম্পূর্ণরূপে নির্দিষ্ট।
টেকনিক্যাল স্পেসিফিকেশন
| প্যারামিটার |
মূল্য |
| এম্প্লিফায়ার প্রকার |
স্ট্যান্ডার্ড (সাধারণ উদ্দেশ্য) |
| সার্কিট সংখ্যা |
2 |
| আউটপুট প্রকার |
ধাক্কা-টান |
| হ্রাস হার |
0.35 ভোল্ট/মাইক্রো সেকেন্ড |
| লাভ ব্যান্ডউইথ পণ্য |
১ মেগাহার্টজ |
| ইনপুট বায়াস বর্তমান |
২৫০ পিএ |
| ইনপুট অফসেট ভোল্টেজ |
20 μV |
| সরবরাহ বর্তমান |
৫৮০ মাইক্রো এ |
| চ্যানেল প্রতি আউটপুট বর্তমান |
৩৫ এমএ |
| ন্যূনতম সরবরাহ ভোল্টেজ |
4.5 ভোল্ট |
| সর্বাধিক সরবরাহ ভোল্টেজ |
৩৬ ভোল্ট |
| অপারেটিং তাপমাত্রা |
-40°C ~ 105°C (TA) |
| মাউন্ট টাইপ |
পৃষ্ঠের মাউন্ট |
| প্যাকেজ / কেস |
8-SOIC (0.154", 3.90 মিমি প্রস্থ) |
| সরবরাহকারীর ডিভাইস প্যাকেজ |
৮-এসওআইসি |
মূল বৈশিষ্ট্য
- সুপার-বেটা পারফরম্যান্স:নিম্ন অফসেট ভোল্টেজঃ 200 μV (সর্বোচ্চ), অতি-নিম্ন ড্রাইভঃ 1 μV/°C (সর্বোচ্চ)
- চমৎকার দক্ষতা:স্থির বর্তমানঃ ৫৮০ μA (সাধারণ), লাভ-ব্যান্ডউইথ পণ্যঃ ১ মেগাহার্টজ, নিম্ন ইনপুট ভোল্টেজ গোলমালঃ ৯ এনভি/√এইচজি
- ব্যবহারের সহজতা এবং ডিজাইনের সরলতাঃভারী ক্যাপাসিটিভ লোড ড্রাইভঃ 25 এনএফ সহ 5-মাইক্রো সেকেন্ডের স্থিতিশীল সময়, অতি-উচ্চ ইনপুট প্রতিবন্ধকতাঃ 3000 জিওএইচ এবং 0.5 পিএফ, তাপীয় এবং শর্ট সার্কিট সুরক্ষা সহ ইএমআই শক্ত
- স্থিতিশীল পারফরম্যান্সঃউচ্চ সিএমআরআর এবং এওএলঃ 126 ডিবি (ন্যূনতম), উচ্চ পিএসআরআরঃ 126 ডিবি (ন্যূনতম)
- নিম্ন প্রান্তিককরণ বর্তমানঃ 2 nA (সর্বোচ্চ)
- নিম্ন 0.1-হার্জ থেকে 10-হার্জ শব্দঃ 0.2 μVPP
- বিস্তৃত সরবরাহের ভোল্টেজঃ ±2.25V থেকে ±18V
- OP-07 এবং OP-27 এম্প্লিফায়ারগুলির সরাসরি প্রতিস্থাপন
সাধারণ অ্যাপ্লিকেশন
তথ্য সংগ্রহ (DAQ), ল্যাব এবং ক্ষেত্রের যন্ত্রপাতি, মার্চেন্ট নেটওয়ার্ক এবং সার্ভার পিএসইউ, মাল্টিপ্যারামিটার রোগীর মনিটর, স্ট্রিং ইনভার্টার
