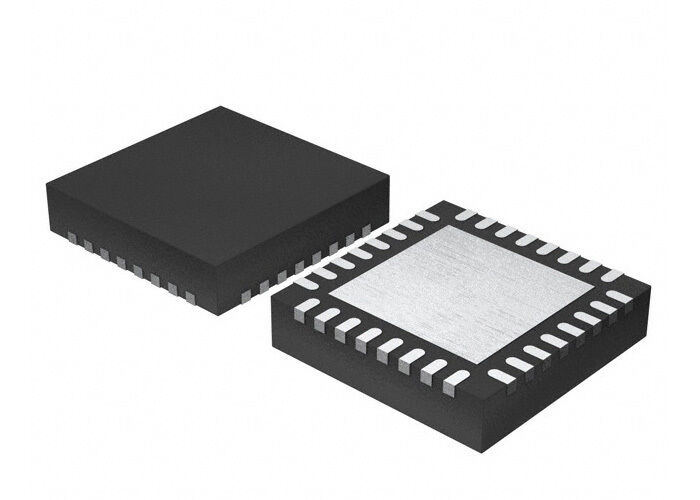

STPM34TR ইন্টিগ্রেটেড সার্কিট চিপ হাই অ্যাকুরেসি সিঙ্গেল ফেজ মিটারিং আইসি QFN-32

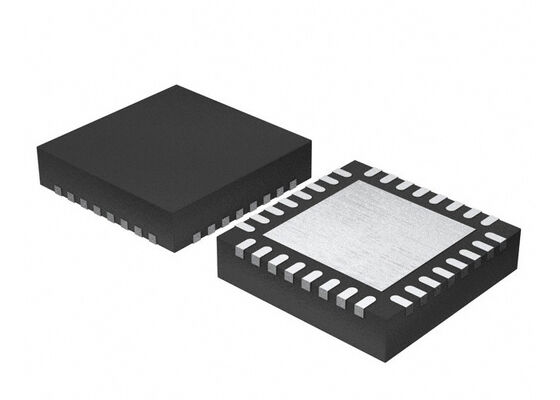

STPM34TR ইন্টিগ্রেটেড সার্কিট চিপ হাই অ্যাকুরেসি সিঙ্গেল ফেজ মিটারিং IC QFN-32

STPM34TR এর পণ্যের বিবরণ
STPM34TR সিঙ্গেল ফেজ মিটারিং ICs হল একটি ASSP পরিবার যা Rogowski কয়েল, কারেন্ট ট্রান্সফরমার, বা শান্ট কারেন্ট সেন্সর ব্যবহার করে পাওয়ার লাইন সিস্টেমে পাওয়ার এবং এনার্জিগুলির উচ্চ নির্ভুল পরিমাপের জন্য ডিজাইন করা হয়েছে। এই ডিভাইসগুলি তাৎক্ষণিক ভোল্টেজ এবং কারেন্ট ওয়েভফর্ম সরবরাহ করে এবং ভোল্টেজ এবং কারেন্ট, সক্রিয়, প্রতিক্রিয়াশীল এবং আপাত পাওয়ার এবং এনার্জিগুলির RMS মান গণনা করে। STPM34TR মিক্সড সিগন্যাল ICs একটি অ্যানালগ এবং একটি ডিজিটাল বিভাগ নিয়ে গঠিত। অ্যানালগ বিভাগে দুটি প্রোগ্রামযোগ্য গেইন লো-নয়েজ লো-অফসেট অ্যামপ্লিফায়ার এবং চারটি 2য় অর্ডার 24-বিট সিগমা-ডেল্টা ADC, দুটি স্বাধীন তাপমাত্রা ক্ষতিপূরণ সহ ব্যান্ডগ্যাপ ভোল্টেজ রেফারেন্স, একটি লো ড্রপ ভোল্টেজ রেগুলেটর এবং ডিসি বাফার রয়েছে। ডিজিটাল বিভাগে ডিজিটাল ফিল্টারিং স্টেজ, একটি হার্ডওয়্যার ডিএসপি, ইনপুটে ডিএফই এবং একটি সিরিয়াল কমিউনিকেশন ইন্টারফেস (UART বা SPI) রয়েছে। এগুলি সম্পূর্ণরূপে কনফিগারযোগ্য এবং পুরো কারেন্ট ডাইনামিক রেঞ্জ জুড়ে একটি একক পয়েন্টে দ্রুত ডিজিটাল সিস্টেম ক্যালিব্রেশন করার অনুমতি দেয়।

STPM34TR এর স্পেসিফিকেশন

STPM34TR এর বৈশিষ্ট্য
অ্যাক্টিভ পাওয়ার অ্যাকুরেসি:
< 0.1% ত্রুটি 5000 : 1 ডাইনামিক রেঞ্জের উপর
< 0.5% ত্রুটি 10000 : 1 ডাইনামিক রেঞ্জের উপর
AC ওয়াট মিটারগুলির জন্য 50-60 Hz EN 50470-x, IEC 62053-2x, ANSI12.2x স্ট্যান্ডার্ডের প্রয়োজনীয়তা অতিক্রম করে
রিঅ্যাক্টিভ পাওয়ার অ্যাকুরেসি:
< 0.1% ত্রুটি 2000 : 1 ডাইনামিক রেঞ্জের উপর
ডুয়াল মোড অ্যাপারেন্ট এনার্জি ক্যালকুলেশন
তাৎক্ষণিক এবং গড় পাওয়ার
RMS এবং তাৎক্ষণিক ভোল্টেজ এবং কারেন্ট
আন্ডার এবং ওভারভোল্টেজ সনাক্তকরণ (স্যাগ এবং সোয়েল) এবং পর্যবেক্ষণ
ওভারকারেন্ট সনাক্তকরণ এবং পর্যবেক্ষণ
প্রোগ্রামযোগ্য CRC পলিনোমিয়াল ভেরিফিকেশন সহ UART এবং SPI সিরিয়াল ইন্টারফেস
প্রোগ্রামযোগ্য LED এবং ইন্টারাপ্ট আউটপুট
চারটি স্বাধীন 24-বিট 2য় অর্ডার সিগমা-ডেল্টা ADC
দুটি প্রোগ্রামযোগ্য গেইন চপার স্টেবিলাইজড লো-নয়েজ এবং লো-অফসেট অ্যামপ্লিফায়ার
ব্যান্ডউইথ 3.6 kHz এ -3 dB
Vcc সাপ্লাই রেঞ্জ 3.3 V ± 10%
সাপ্লাই কারেন্ট Icc 4.3 mA (STPM32)
ইনপুট ক্লক ফ্রিকোয়েন্সি 16 MHz, Xtal বা এক্সটার্নাল সোর্স
টুইন প্রিসিশন ভোল্টেজ রেফারেন্স: 1.18 V স্বাধীন প্রোগ্রামযোগ্য TC সহ, 30 ppm/°C typ.
3 V (typ.) এ ইন্টারনাল লো ড্রপ রেগুলেটর
QFN প্যাকেজ
অপারেটিং তাপমাত্রা -40 °C থেকে +105 °C

STPM34TR এর অ্যাপ্লিকেশন
শিল্প
শক্তি উৎপাদন এবং বিতরণ
হোম, বিল্ডিং, এবং সিটি অটোমেশন
মিটারিং
