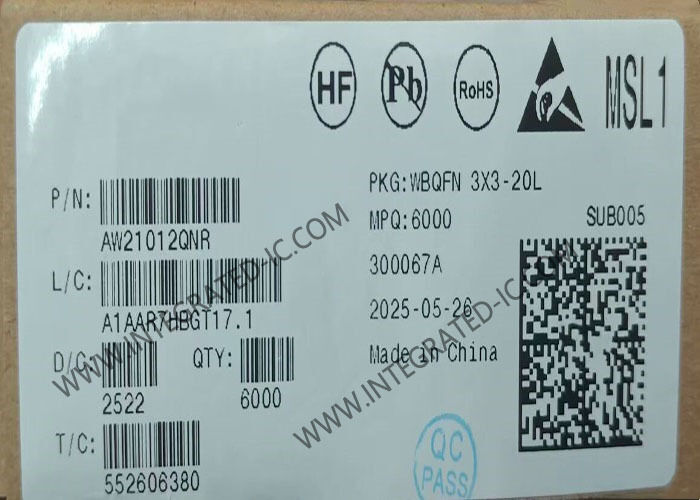

AW21012QNR 12-চ্যানেল LED ড্রাইভার 256-লেভেল PWM এবং I2C ইন্টারফেস সহ

AW21012QNR একটি 12-চ্যানেলের মাল্টি-ফাংশন LED ড্রাইভার। প্রতিটি চ্যানেলের রঙ মিশ্রণের জন্য পৃথক 8-বিট ডিসি বর্তমান সেটিং এবং উজ্জ্বলতা নিয়ন্ত্রণের জন্য সর্বোচ্চ 12-বিট পিডব্লিউএম রেজোলিউশন রয়েছে।প্রতিটি চ্যানেলের সামগ্রিক বর্তমান রেজিস্টার এবং বহিরাগত প্রতিরোধক REXT মাধ্যমে কনফিগার করা 40mA হতে সুপারিশ করা হয়.

গ্রুপ কন্ট্রোল মোড, স্বায়ত্তশাসিত শ্বাসের প্যাটার্ন এবং দ্রুত আরজিবি কন্ট্রোল মোড নমনীয়, উচ্চ দক্ষতা আলো প্রভাব প্রোগ্রামিং এবং দ্রুত প্রদর্শন আপডেটের জন্য সরবরাহ করা হয়।

এলইডি একযোগে চালু বা বন্ধ হলে এমএলসিসি দ্বারা সৃষ্ট ইএমআই এবং শ্রবণশব্দ হ্রাস করতে প্রোগ্রামযোগ্য স্প্রেড স্পেকট্রাম প্রযুক্তি ব্যবহার করা হয়।

AW21012QNR ন্যূনতম বর্তমান খরচ দিয়ে EN পিনটি কম টানতে বা সফ্টওয়্যার বন্ধ করার বৈশিষ্ট্যটি ব্যবহার করে বন্ধ করা যেতে পারে।

AW21012QNR QFN 3mmX3mmX 0.75mm-20L প্যাকেজে পাওয়া যায়। এটি -40°C থেকে +85°C তাপমাত্রা পরিসরে 2.7V থেকে 5.5V পর্যন্ত কাজ করে।

• ১২ চ্যানেলের আরজিবি এলইডি ড্রাইভার
• গ্লোবাল ২৫৬ স্তরের ডিসি কারেন্ট কনফিগারেশন
• ডিমিংয়ের জন্য পৃথক 4096 স্তরের PWM
• রঙ মিশ্রণের জন্য পৃথক 256 স্তরের বর্তমান
• ডিথার ফাংশন
• উচ্চ নির্ভুলতা প্রবাহ সিঙ্ক
• ডিভাইস-টু-ডিভাইস ত্রুটিঃ ± 5%
• চ্যানেল-টু-চ্যানেল ত্রুটিঃ ± 5%
• ইএমআই এবং শ্রবণীয় গোলমাল হ্রাস
• স্লিভ রেট কন্ট্রোল ফাংশন
• নমনীয় এলইডি আলোর প্যাটার্ন নিয়ন্ত্রণ
• LED খোলা/সংক্ষিপ্ত সনাক্তকরণ প্রতি চ্যানেলে
• অটো পাওয়ার সেভিং মোড যখন সমস্ত এলইডি বন্ধ থাকে > 32ms
• ভোল্টেজ লক আউট এবং অতিরিক্ত তাপমাত্রা সুরক্ষা
• 1MHz I2C ইন্টারফেস, 4 টি নির্বাচনযোগ্য ঠিকানাঃ 20h, 21h, 24h, 25h
• পাওয়ার সাপ্লাইঃ ২.৭ ভোল্ট ~ ৫.৫ ভোল্ট
• QFN 3mmX3mmX0.75mm-20L প্যাক

• সেল ফোন
• কীবোর্ড
• পিডিএ/এমপি3/এমপি4/সিডি/মিনি ডিসপ্লে
• স্মার্ট হোম অ্যাপ্লায়েন্স
