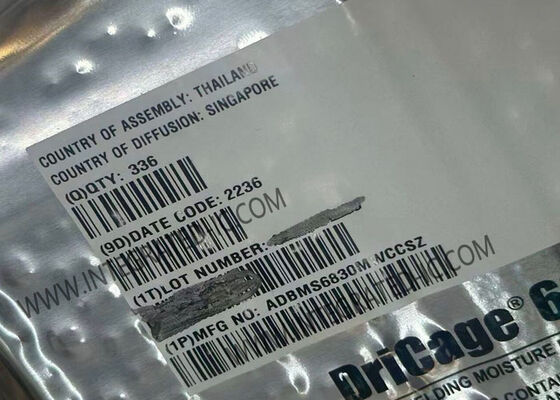

ADBMS6830MWCCSZ I2C SPI ইন্টারফেস এবং মাল্টি-কেমিস্ট্রি সাপোর্ট সহ 16-চ্যানেল মাল্টিসেল ব্যাটারি মনিটর

ADBMS6830MWCCSZ হল একটি মাল্টিসেল ব্যাটারি স্ট্যাক মনিটর যা দুটি পৃথক এনালগ-টু-ডিজিটাল রূপান্তরকারী (ADCs) ব্যবহার করে একই সাথে 16টি সিরিজ-সংযুক্ত ব্যাটারি কোষ পরিমাপ করতে সক্ষম। এই উন্নত আইসি বাস বার বাইপাস এবং নেতিবাচক বাস বার ভোল্টেজের সরাসরি পরিমাপ সমর্থন করে।

একটি দ্বিমুখী বিচ্ছিন্ন সিরিয়াল-পোর্ট ইন্টারফেস (আইএসওএসপিআই) বৈশিষ্ট্যযুক্ত, ডিভাইসটি উচ্চ-গতির, আরএফ-ইমিউন কমিউনিকেশন সহজ পাকানো জোড়া তারের উপর সক্ষম করে। একাধিক ADBMS6830 ইউনিট একটি ব্যাটারি ম্যানেজমেন্ট সিস্টেম (BMS) কন্ট্রোলারের সাথে ডেইজি-চেইন করা যেতে পারে, যা তারের বিরতি সুরক্ষার জন্য যোগাযোগের অপ্রয়োজনীয়তার সাথে দীর্ঘ, উচ্চ-ভোল্টেজ ব্যাটারি স্ট্রিংগুলির একযোগে পর্যবেক্ষণের অনুমতি দেয়।

• ফাংশন: ব্যাটারি মনিটর
• ব্যাটারি রসায়ন: মাল্টি-কেমিস্ট্রি
• কোষের সংখ্যা: 16
• ইন্টারফেস: I2C, SPI
• অপারেটিং তাপমাত্রা: -40°C ~ 125°C
• মাউন্ট টাইপ: সারফেস মাউন্ট
• প্যাকেজ / কেস: 80-LQFP উন্মুক্ত প্যাড
• সরবরাহকারী ডিভাইস প্যাকেজ: 80-LQFP-EP (12x12)

• 16 টি সেল ভোল্টেজের যুগপত এবং অবিচ্ছিন্ন পরিমাপ
• চ্যানেল প্রতি প্রোগ্রামেবল পালস-প্রস্থ মড্যুলেশন নিয়ন্ত্রণের সাথে প্যাসিভ সেল ব্যালেন্সিং
• সংলগ্ন চ্যানেলগুলিতে একযোগে কোষের ভারসাম্য সমর্থন করে
• প্রতি চ্যানেলে কনফিগারযোগ্য ডিজিটাল লো-পাস ফিল্টার
• দ্বিমুখী আইসোএসপিআই ইন্টারফেস 2 এমবিপিএস বিচ্ছিন্ন সিরিয়াল যোগাযোগের সাথে
• কম ইএমআই সংবেদনশীলতা এবং নির্গমন সহ একটি একক টুইস্টেড পেয়ার ক্যাবল ব্যবহার করে
• ভাঙা তারের সুরক্ষার জন্য দ্বিমুখী যোগাযোগ
• ক্যাপাসিটর বা ট্রান্সফরমার সংযুক্ত
• লো-পাওয়ার সেল মনিটরিং মোড
• বাস বার বাইপাস এবং পরিমাপ সমর্থন
• সাধারণ-উদ্দেশ্য এনালগ ইনপুট বা ডিজিটাল I/O হিসাবে কনফিগারযোগ্য 10 পিন পর্যন্ত
• তাপমাত্রা বা অন্যান্য সেন্সর ইনপুট
• একটি I2C বা SPI কন্ট্রোলার হিসাবে কনফিগারযোগ্য
• সর্বোচ্চ জীবনকাল TME: ±1.8 mV 3.3 V প্রতি কক্ষে (−40°C থেকে +125°C)
• স্লিপ-স্টেট সাপ্লাই কারেন্ট 4 μA

• বৈদ্যুতিক এবং হাইব্রিড বৈদ্যুতিক যানবাহন
• ব্যাকআপ ব্যাটারি সিস্টেম
• গ্রিড শক্তি সঞ্চয়স্থান
