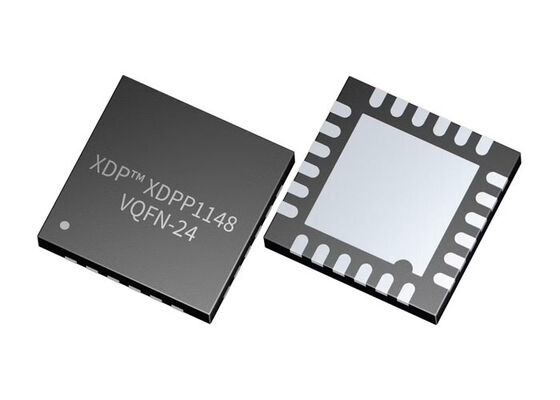

XDPP1148-100B ইন্টিগ্রেটেড সার্কিট চিপ 2MHz XDPTM ডিজিটাল কন্ট্রোলার 78.125 ps DPWM রেজোলিউশন সহ 4x4 মিমি VQFN প্যাকেজে

XDPP1148-100B হল PWM এবং LLC সমর্থন সহ DC-DC রূপান্তরের জন্য একটি XDP™ সমন্বিত ডিজিটাল কন্ট্রোলার। এটি ক্লোজ-লুপ এলএলসি টপোলজি সাপোর্ট, বর্ধিত ফিড-ফরোয়ার্ড, নন-লিনিয়ার ফাস্ট ট্রানজিয়েন্ট, লাইট লোড পাওয়ার ম্যানেজমেন্ট এবং দ্বি-দিকনির্দেশক কনফিগারেশন যোগ করে। উচ্চ-পারফরম্যান্স AFE, স্টেট-মেশিন-ভিত্তিক ডিজিটাল কন্ট্রোল লুপ, এবং 4x4 মিমি 24-পিন VQFN প্যাকেজে সংহত Cortex®-M0 প্রসেসর উচ্চ পাওয়ার গুণমান, কম লেটেন্সি এবং নমনীয় পাওয়ার সাপ্লাই ডিজাইনকে সক্ষম করে।

• PWM ফ্রিকোয়েন্সি সর্বাধিক: 2 MHz
• PWM আউটপুট: 6
• সরবরাহ ভোল্টেজ: 3.3 V
• ইনপুট ভোল্টেজ পরিসীমা: 3.3 V
• মেমরি: 80kB ROM; 32kB RAM; 64kB OTP
• ভি-এডিসি: ১
• ভোল্টেজ লুপ সর্বোচ্চ: 1
• GPIO: 11
• আই-এডিসি: 2
• যোগাযোগ ইন্টারফেস: I2C, PMBUS, UART, SPI
• DPWM রেজোলিউশন: 78.125 ps
• প্যাকেজ: PG-VQFN-24

• শিল্পের সবচেয়ে ছোট 4x4 মিমি VQFN প্যাকেজ
• 100 MHz, 32bit Cortex®-M0 প্রসেসর
• ফিড ফরোয়ার্ড নিয়ন্ত্রণ
• PWM এবং PFM মোড সমর্থন
• ফেজ-কারেন্ট ব্যালেন্সিং
• 1টি ভি-সেন্স এডিসি এবং 2টি আই-সেন্স এডিসি
• বার্স্ট মোড, ডায়োড-ইমু এবং ফেজ শেডিং
• দ্রুত ক্ষণস্থায়ী এবং নন-লিনিয়ার পিআইডি প্রতিক্রিয়া
• ফার্মওয়্যার-ভিত্তিক সিস্টেম কনফিগারেশন
• সক্রিয় বর্তমান শেয়ারিং
• I2C/PMBus 1.4, UART এবং SPI ইন্টারফেস
• কম শক্তি খরচ ঘুম মোড

• বিচ্ছিন্ন/অ-বিচ্ছিন্ন DC-DC PWM রূপান্তরকারী
• এলএলসি রূপান্তরকারী
• ডেটাসেন্টার/কম্পিউটিং সিস্টেমের জন্য মধ্যবর্তী বাস রূপান্তরকারী
• টেলিকম অবকাঠামো/ইট মডিউলের জন্য বিদ্যুৎ সরবরাহ
