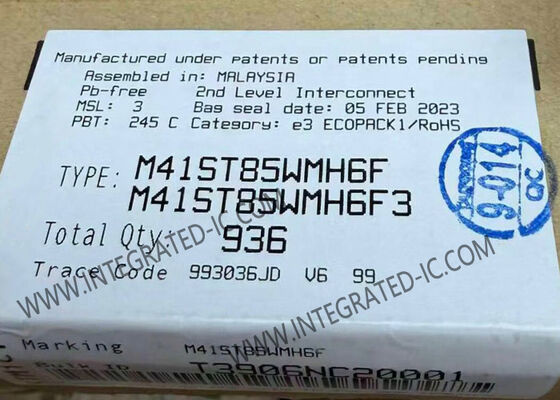

M41ST85WMH6F ইন্টিগ্রেটেড সার্কিট চিপ 44B NVRAM এবং 400 kHz I2C ইন্টারফেস রিয়েল টাইম ঘড়ি SOIC-8 প্যাকেজে

M41ST85WMH6F হল সিরিয়াল রিয়েল-টাইম ঘড়ি, মাইক্রোপ্রসেসর সুপারভাইজার এবং NVRAM সুপারভাইজার। একটি কম-পাওয়ার CMOS SRAM প্রক্রিয়ার উপর নির্মিত, এটিতে 44 বাইট NVRAM এবং 20টি মেমরি-ম্যাপ করা RTC রেজিস্টার সহ একটি 64-বাইট মেমরি স্পেস রয়েছে যা বাইনারি কোডেড দশমিক (BCD) ফর্ম্যাটে কনফিগার করা হয়েছে।

এই ডিভাইসটি একটি বাহ্যিক LPSRAM এবং অভ্যন্তরীণ RTC পাওয়ার জন্য একটি স্বয়ংক্রিয় ব্যাকআপ ব্যাটারি সুইচওভার সার্কিটের সাথে একটি 400 kHz I²C সিরিয়াল RTC সংহত করে৷ পাওয়ার ব্যর্থতার সময়, সুইচওভার স্বয়ংক্রিয়ভাবে RTC এবং বহিরাগত LPSRAM অপারেশন বজায় রাখতে ব্যাকআপ ব্যাটারির সাথে সংযোগ করে। LPSRAM-এ অ্যাক্সেস একটি চিপ-সক্ষম গেট ফাংশনের মাধ্যমেও অক্ষম করা হয়েছে, যা মেমরির জন্য লেখা-সুরক্ষা প্রদান করে। মাইক্রোপ্রসেসর সুপারভাইজার বিভাগে একটি প্রোগ্রামেবল ওয়াচডগ এবং পাওয়ার-অন রিসেট/লো ভোল্টেজ সনাক্তকরণ ফাংশন রয়েছে।
