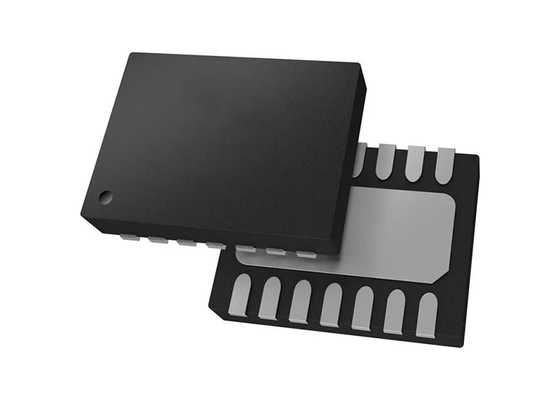

LTC4364CDE-1 ইন্টিগ্রেটেড সার্কিট চিপ সার্জ স্টপার 4V থেকে 80V ওয়াইড অপারেটিং ভোল্টেজ রেঞ্জ এবং অ্যাডজাস্টেবল আউটপুট ক্ল্যাম্প ভোল্টেজ

LTC4364CDE-1 হল সমন্বিত আদর্শ ডায়োড নিয়ন্ত্রণ সহ একটি উচ্চ-কর্মক্ষমতা বৃদ্ধি দমনকারী, যা বিশেষভাবে ডিসি পাওয়ার সাপ্লাই সিস্টেমের চাহিদার জন্য ডিজাইন করা হয়েছে এবং মানবিক রোবটে পাওয়ার সুরক্ষা অ্যাপ্লিকেশনের জন্য আদর্শভাবে উপযুক্ত। চিপটি প্রথাগত Schottky ডায়োডের সাথে ব্যবহার করে, পরিবর্তে একটি বাহ্যিক N-চ্যানেল MOSFET ব্যবহার করে কম-ক্ষতি, আদর্শ ডায়োড সংশোধন করতে। এটি রোবটের পাওয়ার সাপ্লাই পাথে সঞ্চালনের ক্ষতি এবং তাপ উৎপাদনকে উল্লেখযোগ্যভাবে হ্রাস করে, দীর্ঘমেয়াদী, ক্রমাগত অপারেশনের চাহিদা পূরণ করে।

ডিভাইসটি ব্যাপক বৈদ্যুতিক সুরক্ষা প্রদান করে, উচ্চ-ভোল্টেজ ট্রানজিয়েন্ট এবং পাওয়ার সাপ্লাই সার্কিটে ঢেউ প্রভাবগুলিকে সঠিকভাবে দমন করে, যেখানে -40V ইনপুট রিভার্স ভোল্টেজ সুরক্ষা এবং -20V আউটপুট বিপরীত সুরক্ষা সমর্থন করে। এটি কার্যকরভাবে বৈদ্যুতিক হস্তক্ষেপকে মোকাবেলা করে - যেমন ভোল্টেজ স্পাইক এবং পাওয়ার ওঠানামা - হিউম্যানয়েড রোবট আন্দোলনের কম্পন, মোটর স্টার্ট-স্টপ চক্র এবং ভঙ্গি পরিবর্তনের সময় উত্পন্ন হয়, যার ফলে রোবটের প্রধান নিয়ন্ত্রক, সার্ভো ড্রাইভ এবং সেন্সরগুলির মতো নির্ভুল মূল মডিউলগুলির ক্ষতি প্রতিরোধ করে।

এর কমপ্যাক্ট প্যাকেজ এবং উচ্চ ইন্টিগ্রেশন সহ, চিপের কোন জটিল পেরিফেরাল সার্কিট্রির প্রয়োজন নেই। এটি হিউম্যানয়েড রোবটের সীমিত ইনস্টলেশন স্পেস এবং লাইটওয়েট ডিজাইনের প্রয়োজনীয়তার জন্য উপযুক্ত, এবং রোবটের 48V ডিসি পাওয়ার সাপ্লাই সিস্টেমের সাথে দক্ষতার সাথে মানিয়ে নেওয়া যেতে পারে। এটি রোবটের পাওয়ার সাপ্লাই, সিগন্যাল অধিগ্রহণ এবং গতি নিয়ন্ত্রণের মতো মূল ইউনিটগুলির জন্য নির্ভরযোগ্য, কম-ক্ষতি এবং অত্যন্ত স্থিতিস্থাপক ফ্রন্ট-এন্ড পাওয়ার সুরক্ষা প্রদান করে।

• ওয়াইড অপারেটিং ভোল্টেজ রেঞ্জ: 4V থেকে 80V
• VCC ক্ল্যাম্প সহ 80V এর বেশি ঢেউ প্রতিরোধ করে
• সামঞ্জস্যযোগ্য আউটপুট ক্ল্যাম্প ভোল্টেজ
• আদর্শ ডায়োড কন্ট্রোলার ইনপুট ব্রাউনআউটের সময় আউটপুট ভোল্টেজ ধরে রাখে
• ইনপুট সুরক্ষা বিপরীত -40V
• বিপরীত আউটপুট সুরক্ষা -20V
• ওভারকারেন্ট সুরক্ষা
• কম 10μA শাটডাউন কারেন্ট 12V এ
• সামঞ্জস্যযোগ্য ফল্ট টাইমার
• 4mm x 3mm 14-লিড DFN, 16-লিড MSOP, এবং 16-লিড SO প্যাকেজে উপলব্ধ
• AEC-Q100 অটোমোটিভ অ্যাপ্লিকেশনের জন্য যোগ্য

• স্বয়ংচালিত/এভিওনিক সার্জ সুরক্ষা
• হট অদলবদল/লাইভ সন্নিবেশ
• অপ্রয়োজনীয় সরবরাহ ORing
• আউটপুট পোর্ট সুরক্ষা
• হিউম্যানয়েড রোবট
