MA600A উচ্চ নির্ভুলতা উচ্চ ব্যান্ডউইথ কনফিগারযোগ্য ডিজিটাল চৌম্বকীয় কোণ সেন্সর আইসি

MA600A একটি নির্ভুল, উচ্চ-ব্যান্ডউইথ ম্যাগনেটিক অ্যাঙ্গেল সেন্সর যা একটি স্থায়ী চুম্বকের পরম কৌণিক অবস্থান সনাক্ত করে, সাধারণত একটি ঘূর্ণায়মান শ্যাফটের উপর একটি ডায়ামেট্রিক্যালি চুম্বকিত সিলিন্ডার। একটি সমন্বিত নির্ভুল টানেল ম্যাগনেটোরেসিস্ট্যান্স (TMR) সেন্সরের সাথে, MA600A উচ্চ ব্যান্ডউইথ এবং উচ্চ নির্ভুলতা (INL) অর্জন করে, যা এটিকে অবস্থান নিয়ন্ত্রণ এবং রোবোটিক্সের জন্য একটি আদর্শ সমাধান করে তোলে।

MA600A বিস্তৃত ম্যাগনেটিক ফিল্ড শক্তি এবং মাউন্টিং কনফিগারেশন সমর্থন করে: এন্ড-অফ-শ্যাফট (অন-অ্যাক্সিস) এবং সাইড-শ্যাফট (অফ-অ্যাক্সিস)। অন-চিপ নন-ভোলাটাইল মেমরি (NVM) কনফিগারেশন প্যারামিটারগুলির জন্য স্টোরেজ সরবরাহ করে, যার মধ্যে রেফারেন্স জিরো-অ্যাঙ্গেল পজিশন, ABZ, UVW, এবং পালস-উইডথ মডুলেশন (PWM) সেটিংস অন্তর্ভুক্ত রয়েছে।

MA600A ফ্যাক্টরি-ক্যালিব্রেটেড করা হয়েছে যাতে এর অপারেটিং তাপমাত্রা পরিসীমা জুড়ে 0.6° এর নিচে ত্রুটি (INL) অর্জন করা যায়। অধিকন্তু, একটি 32-পয়েন্ট, ব্যবহারকারী-কনফিগারযোগ্য সংশোধন টেবিলের মাধ্যমে একটি চূড়ান্ত সিস্টেম ক্যালিব্রেশন উপলব্ধ। ব্যবহারকারী ক্যালিব্রেশনের পরে প্রাপ্ত ত্রুটি (INL) 0.1° এর চেয়ে কম হতে পারে।

MA600A এর সাথে যোগাযোগ সিরিয়াল পেরিফেরাল ইন্টারফেস (SPI) এবং সিনক্রোনাস সিরিয়াল ইন্টারফেস (SSI) এর মাধ্যমে সম্পন্ন করা যেতে পারে। MA600A একটি ডেইজি-চেইন কনফিগারেশন সমর্থন করে, যা একাধিক সেন্সরের ক্রমিক SPI অ্যাঙ্গেল রিডআউট করার অনুমতি দেয়, যা কন্ট্রোলার ডিভাইস দ্বারা ব্যবহৃত I/O পিনের সংখ্যা কমিয়ে দেয়। MA600A একটি ছোট QFN-16 (3mmx3mm) প্যাকেজে উপলব্ধ।

• <0.6° ত্রুটি (INL)
• অন-চিপ 32-পয়েন্ট লুকআপ টেবিল সহ ব্যবহারকারী ক্যালিব্রেশনের পরে <0.1° ত্রুটি (INL)
• কনফিগারযোগ্য 12-বিট থেকে 15-বিট অ্যাবসোলিউট অ্যাঙ্গেল এনকোডার
• উচ্চ ব্যান্ডউইথ (যেমন 12-বিট রেজোলিউশনে 12kHz)
• কোন ল্যাটেন্সি নেই
• প্রশস্ত 10mT থেকে 100mT ম্যাগনেটিক ফিল্ড রেঞ্জ
• ডিজিটাল অ্যাঙ্গেল রিডআউট এবং চিপ কনফিগারেশনের জন্য সিরিয়াল পেরিফেরাল ইন্টারফেস (SPI)
• ডেইজি চেইন কনফিগারেশনে SPI অ্যাঙ্গেল রিডআউট সমর্থিত
• ডিজিটাল অ্যাঙ্গেল রিডআউটের জন্য সিনক্রোনাস সিরিয়াল ইন্টারফেস (SSI)
• কনফিগারযোগ্য পালস প্রতি টার্ন (1 থেকে 4096) সহ ইনক্রিমেন্টাল ABZ কোয়াড্রেচার এনকোডার ইন্টারফেস
• ইনক্রিমেন্টাল UVW এনকোডার আউটপুট
• পালস-উইডথ মডুলেশন (PWM) অ্যাবসোলিউট আউটপুট
• মাল্টি-টার্ন বা স্পিড আউটপুট অপশন
• 3.3V সাপ্লাই
• 7.5mA কোয়েসেন্ট কারেন্ট (IAVDD + IDVDD)
• -40°C থেকে +125°C অপারেটিং তাপমাত্রা

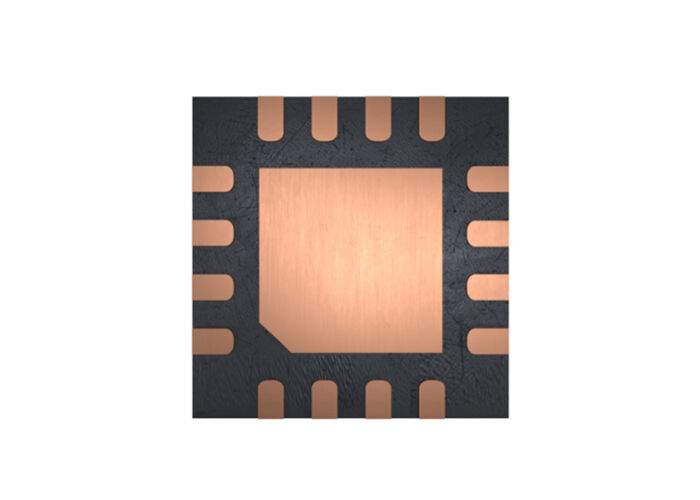

• একটি ছোট QFN-16 (3mmx3mm) প্যাকেজে উপলব্ধ

• রোবোটিক্স
• মাল্টি-টার্ন এনকোডার
• পজিশন কন্ট্রোল
• স্পিড কন্ট্রোল
