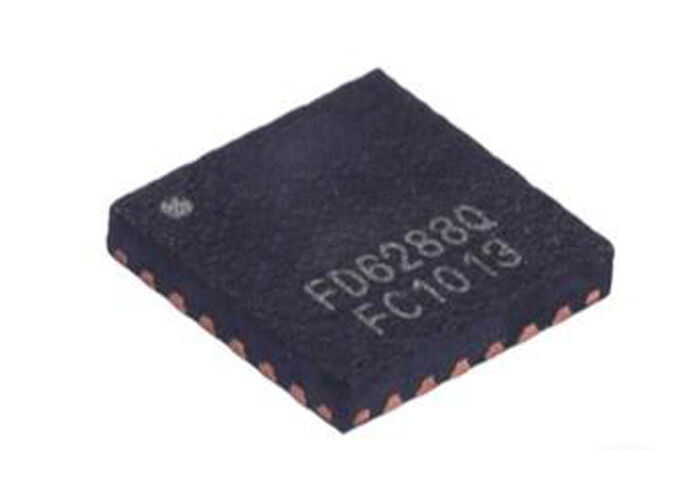

FD6288Q 250V QFN-24 প্যাকেজ সহ তিন-ফেজ অর্ধ-ব্রিজ গেট ড্রাইভার আইসি

FD6288 একটি ইন্টিগ্রেটেড সার্কিট (IC) যা তিনটি স্বাধীন হাফ-ব্রিজ গেট ড্রাইভারকে একত্রিত করে। এটি বিশেষভাবে উচ্চ-ভোল্টেজ এবং উচ্চ-গতির MOSFETs চালানোর জন্য ডিজাইন করা হয়েছে এবং +২৫০V পর্যন্ত কাজ করে।

FD6288 আন্ডার-ভোল্টেজ লকআউট (UVLO) বৈশিষ্ট্য সমর্থন করে, যা পাওয়ার ডিভাইসকে অপর্যাপ্ত ভোল্টেজে কাজ করা থেকে রক্ষা করে। ডিভাইসটি ক্রস-কন্ডাকশন প্রতিরোধ এবং ডেডটাইম সন্নিবেশও প্রদান করে যাতে পাওয়ার IC কে কার্যকরভাবে রক্ষা করা যায় এবং প্রতিটি হাফ-ব্রিজের উভয় MOSFET কে একই সাথে চালু হওয়া থেকে বিরত রাখা যায়।

FD6288 ইনপুট নয়েজ হস্তক্ষেপ এড়াতে একটি বিল্ট-ইন ইনপুট সিগন্যাল ফিল্টারিং মডিউল অন্তর্ভুক্ত করে।

• +২৫০V পর্যন্ত সম্পূর্ণ কার্যক্ষম
• পাওয়ার সাপ্লাই: ৫V থেকে ২০V
• তিনটি স্বাধীন হাফ-ব্রিজ ড্রাইভার
• আউটপুট কারেন্ট: +১.৫A/-১.৮A
• ৩.৩V এবং ৫V লজিক ইনপুট সামঞ্জস্যপূর্ণ
• VCC/VBS UVLO সুরক্ষা
• ক্রস-কন্ডাকশন প্রতিরোধ লজিক
• ২০০ns ডেডটাইম
• বিল্ট-ইন ইনপুট ফিল্টারিং মডিউল
• উচ্চ-পার্শ্ব এবং নিম্ন-পার্শ্ব চ্যানেলের জন্য মিলানো প্রোপাগেশন ডিলে
• ইনপুটের সাথে ফেজে আউটপুট

• মোটর ড্রাইভার
