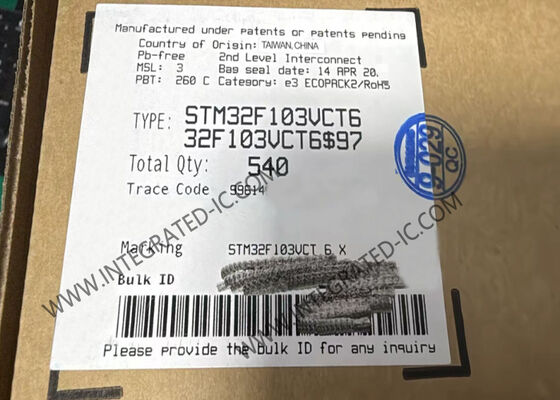

STM32F103VCT6 32-বিট মাইক্রোকন্ট্রোলার আইসি 72MHz ARM Cortex-M3 কোর এবং 256KB ফ্ল্যাশ মেমরি সহ

এসটিএম৩২এফ১০৩ একটি উচ্চ-কার্যকারিতা মাইক্রোকন্ট্রোলার যা এআরএম® কর্টেক্স®-এম৩ ৩২-বিট আরআইএসসি কোর ভিত্তিক, যা ৭২ মেগাহার্টজ গতিতে কাজ করে।এটিতে উচ্চ-গতির এমবেডেড মেমরি রয়েছে (ফ্ল্যাশের 512 কিলোবাইট এবং এসআরএমের 64 কিলোবাইট পর্যন্ত) এবং দুটি এপিবি বাসের মাধ্যমে বিস্তৃত উন্নত আই / ও এবং পেরিফেরিয়ালগুলির সাথে সংযুক্ত হয়.

STM32F103 তিনটি 12-বিট এডিসি, চারটি সাধারণ-উদ্দেশ্য 16-বিট টাইমার এবং দুটি পিডব্লিউএম টাইমার সরবরাহ করে এবং স্ট্যান্ডার্ড এবং উন্নত যোগাযোগ ইন্টারফেস সরবরাহ করেঃ দুটি আই 2 সি, তিনটি এসপিআই, দুটি আই 2 এস,একটি এসডিআইও, পাঁচটি ইউএসএআরটি, একটি ইউএসবি এবং একটি ক্যান।

• কোরঃ ARM® 32-বিট Cortex®-M3 CPU
• ৭২ মেগাহার্টজ সর্বোচ্চ ফ্রিকোয়েন্সি, ১.২৫ ডিএমআইপিএস/মেগাহার্টজ (ড্রিস্টোন ২.১) পারফরম্যান্স ০ ওয়েট স্টেট মেমরি অ্যাক্সেসে
• এক-চক্রের গুণন এবং হার্ডওয়্যার বিভাজন
• মেমরিঃ 256 থেকে 512 কেবাইট ফ্ল্যাশ মেমরি, 64 কেবাইট পর্যন্ত এসআরএএম
• 4 টি চিপ নির্বাচন সহ নমনীয় স্ট্যাটিক মেমরি নিয়ামক। কমপ্যাক্ট ফ্ল্যাশ, এসআরএএম, পিএসআরএএম, এনওআর এবং এনএন্ড মেমরি সমর্থন করে
• এলসিডি সমান্তরাল ইন্টারফেস, 8080/6800 মোড
• ঘড়ি, রিসেট এবং সরবরাহ ব্যবস্থাপনাঃ ২.০ থেকে ৩.৬ ভোল্ট অ্যাপ্লিকেশন সরবরাহ এবং I/O
• POR, PDR এবং প্রোগ্রামযোগ্য ভোল্টেজ ডিটেক্টর (PVD)
• ৪-১৬ মেগাহার্টজ ক্রিস্টাল ওসিলেটর
• অভ্যন্তরীণ ৮ মেগাহার্টজ কারখানার ট্রিমড আরসি
• ক্যালিব্রেশন সহ অভ্যন্তরীণ 40 kHz RC
• ক্যালিব্রেশন সহ RTC এর জন্য 32 kHz ওসিলেটর
• কম শক্তিঃ ঘুম, স্টপ এবং স্ট্যান্ডবাই মোড
• আরটিসি এবং ব্যাকআপ রেজিস্টারের জন্য ভিবিএটি সরবরাহ
• 3 × 12 বিট, 1 μs A/D কনভার্টার (২১ টি পর্যন্ত চ্যানেল)
• রূপান্তর পরিসীমাঃ 0 থেকে 3.6 ভোল্ট
• ট্রিপল নমুনা এবং ধরে রাখার ক্ষমতা
• তাপমাত্রা সেন্সর
• ২ × ১২ বিট ডি/এ কনভার্টার
• ডিএমএঃ ১২ চ্যানেল ডিএমএ কন্ট্রোলার
• সমর্থিত পেরিফেরিয়ালঃ টাইমার, এডিসি, ডিএসি, এসডিআইও, আই২এস, এসপিআই, আই২সি এবং ইউএসএআরটি
• ডিবাগ মোডঃ সিরিয়াল ওয়্যার ডিবাগ (SWD) এবং JTAG ইন্টারফেস
• Cortex®-M3 এমবেডেড ট্রেস ম্যাক্রোসেলTM
• ১১২ দ্রুত I/O পোর্ট পর্যন্তঃ ৫১/৮০/১১২ I/O, সবগুলোই ১৬টি বাহ্যিক বিচ্ছিন্নতা ভেক্টর এবং প্রায় সবগুলোই ৫ ভি সহনশীল
• ১১ টি পর্যন্ত টাইমার
• সর্বাধিক চারটি ১৬-বিট টাইমার, প্রতিটিতে সর্বাধিক ৪ টি আইসি/ওসি/পিডব্লিউএম বা ইমপলস কাউন্টার এবং স্কোয়ারার (বর্ধমান) এনকোডার ইনপুট
• মটোর নিয়ন্ত্রণের জন্য 2 × 16 বিট পিডব্লিউএম টাইমার, ডিড টাইম জেনারেশন এবং জরুরি স্টপ সহ
• 2 × ওয়াচডগ টাইমার (স্বাধীন এবং উইন্ডো)
• SysTick টাইমারঃ 24-বিট ডাউন কাউন্টার
• ডিএসি চালানোর জন্য ২ × ১৬ বিট বেসিক টাইমার
• ১৩টি পর্যন্ত যোগাযোগ ইন্টারফেস
• ২ × আই২সি ইন্টারফেস পর্যন্ত (এসএমবাস/পিএমবাস)
• সর্বোচ্চ ৫ টি ইউএসএআরটি (আইএসও ৭৮১৬ ইন্টারফেস, লিন, আইআরডিএ ক্ষমতা, মডেম নিয়ন্ত্রণ)
• ৩টি পর্যন্ত এসপিআই (১৮ এমবিট/সেকেন্ড), ২টি আই২এস ইন্টারফেস মাল্টিপ্লেক্সড
• CAN ইন্টারফেস (2.0B সক্রিয়)
• ইউএসবি ২.০ পূর্ণ গতির ইন্টারফেস
• এসডিআইও ইন্টারফেস
