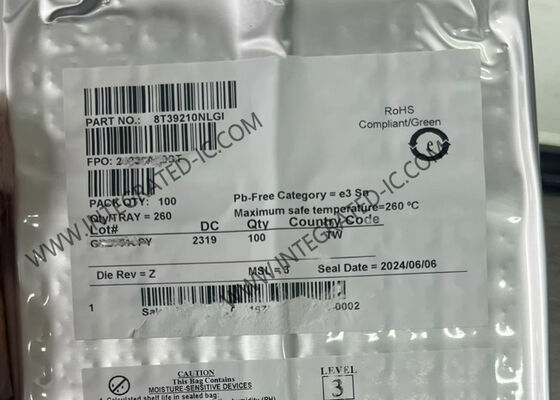

8T39210NLGI 1.5GHz ডিফারেনশিয়াল টু ডিফারেনশিয়াল ক্লক ফ্যানআউট বাফার আইসি চিপ 3:11 অনুপাত সহ

8T39210 হল একটি উচ্চ-কার্যকারিতা ঘড়ি ফ্যানআউট বাফার যা উচ্চ-ফ্রিকোয়েন্সি, নিম্ন-ফ্যাজ-শব্দ ঘড়ি এবং ডেটা সিগন্যালের সংকেত বিতরণের জন্য ডিজাইন করা হয়েছে।ইনপুট ঘড়ি দুটি ডিফারেনশিয়াল ইনপুট বা এক স্ফটিক ইনপুট থেকে নির্বাচন করা যেতে পারে, অভ্যন্তরীণ দোলক সার্কিট স্বয়ংক্রিয়ভাবে নিষ্ক্রিয় যখন স্ফটিক ইনপুট নির্বাচন করা হয় না।

নির্বাচিত সংকেতটি দশটি ডিফারেনশিয়াল আউটপুটগুলিতে বিতরণ করা হয় যা LVPECL, LVDS, বা HSCL আউটপুট হিসাবে কনফিগারযোগ্য, প্লাস একটি LVCMOS আউটপুট।সমস্ত আউটপুট একটি উচ্চ প্রতিবন্ধকতা অবস্থায় নিষ্ক্রিয় করা যেতে পারে এবং ইনপুট খোলা বা মাটিতে আবদ্ধ যখন সংজ্ঞায়িত মাত্রা বজায় রাখাডিভাইসটি 3.3V বা 2.5V কোর এবং আউটপুট পাওয়ার সাপ্লাই থেকে কাজ করে।

• দুটি ডিফারেনশিয়াল রেফারেন্স ঘড়ি ইনপুট জোড়া
• ডিফারেনশিয়াল ইনপুট জোড়া LVPECL, LVDS, HCSL, HSTL বা একক শেষ স্তর গ্রহণ করে
• ক্রিস্টাল ইনপুট 10MHz থেকে 40MHz ক্রিস্টাল বা একক শেষ ঘড়ি গ্রহণ করে
• সর্বাধিক আউটপুট ফ্রিকোয়েন্সিঃ LVPECL - 1.5GHz, LVDS - 1.5GHz, HCSL - 250MHz, LVCMOS - 250MHz
• দুটি ব্যাংক, প্রতিটিতে পাঁচটি ডিফারেনশিয়াল আউটপুট জোড়া LVPECL, LVDS, বা HCSL হিসাবে কনফিগারযোগ্য
• একক শেষ রেফারেন্স আউটপুট ঘড়ি ত্রুটি এড়াতে synchronous সক্ষম সঙ্গে
• আউটপুট স্কেভঃ 81ps (সর্বোচ্চ), ব্যাংক A এবং ব্যাংক B একই আউটপুট স্তরে
• পার্ট-টু-পার্ট স্কিভঃ 200ps (সাধারণ)
• 156.25MHz এ অ্যাডিটিভ RMS ফেজ জিটারঃ 37.6fs RMS (12kHz-20MHz), 3.3V/3.3V এ সাধারণ
• সরবরাহ ভোল্টেজ মোডঃ VDD/VDDO - 3.3V/3.3V, 3.3V/2.5V, 2.5V/2.5V
• -40°C থেকে 85°C পরিবেষ্টিত অপারেটিং তাপমাত্রা
• 7mm × 7mm 48-VFQFPN সীসা মুক্ত (RoHS 6) প্যাকেজিং
