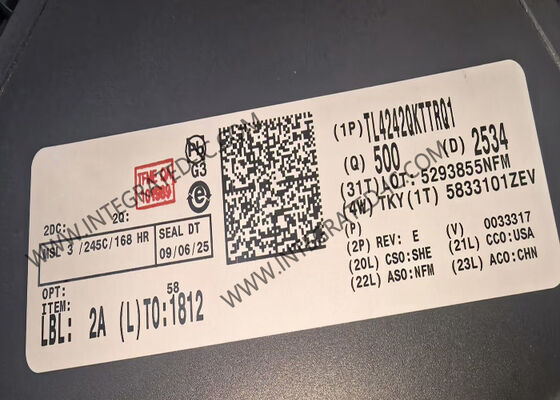

TL4242QKTTRQ1 ইন্টিগ্রেটেড সার্কিট চিপ অটোমোটিভ LED ড্রাইভার 500mA আউটপুট এবং 42V সরবরাহ ভোল্টেজ সহ

TL4242 ডিভাইসটি একটি ইন্টিগ্রেটেড অ্যাডজাস্টেবল কনস্ট্যান্ট-কারেন্ট সোর্স, যা 500 mA পর্যন্ত লোড ড্রাইভ করে। একটি বাহ্যিক রেজিস্টরের মাধ্যমে আউটপুট কারেন্ট লেভেল অ্যাডজাস্ট করা যেতে পারে। ডিভাইসটি অটোমোটিভ অ্যাপ্লিকেশনের কঠোর পরিস্থিতিতে হাই-পাওয়ার LED (যেমন, OSRAM Dragon LA W57B) সরবরাহের জন্য ডিজাইন করা হয়েছে, যার ফলে ধ্রুবক উজ্জ্বলতা এবং LED-এর দীর্ঘ জীবনকাল পাওয়া যায়। ডিভাইসটি DRJ (WSON) এবং KTT (TO-263) প্যাকেজে পাওয়া যায়। ওভারলোড, শর্ট-সার্কিট, রিভার্স পোলারিটি এবং অতিরিক্ত গরমের ক্ষেত্রে ডিভাইসটির ক্ষতি রোধ করার জন্য সুরক্ষা সার্কিট রয়েছে। ডিভাইসটি সংযুক্ত LED-গুলিকে রিভার্স পোলারিটি এবং 45 V পর্যন্ত অতিরিক্ত ভোল্টেজ থেকে সুরক্ষা প্রদান করে।

• অটোমোটিভ অ্যাপ্লিকেশনের জন্য যোগ্য
• AEC-Q100 টেস্ট গাইডেন্স নিম্নলিখিত ফলাফল সহ:
• ডিভাইস টেম্পারেচার গ্রেড 2: WSON প্যাকেজের জন্য -40°C থেকে 105°C অ্যাম্বিয়েন্ট অপারেটিং টেম্পারেচার রেঞ্জ
• ডিভাইস টেম্পারেচার গ্রেড 1: TO-263 প্যাকেজের জন্য -40°C থেকে 125°C অ্যাম্বিয়েন্ট অপারেটিং টেম্পারেচার রেঞ্জ
• ডিভাইস HBM ESD ক্লাসিফিকেশন লেভেল H1C
• ডিভাইস CDM ESD ক্লাসিফিকেশন লেভেল C3B
• 500 mA (±5%) পর্যন্ত অ্যাডজাস্টেবল কনস্ট্যান্ট কারেন্ট
• 42 V পর্যন্ত ওয়াইড ইনপুট-ভোল্টেজ রেঞ্জ
• লো ড্রপআউট ভোল্টেজ
• ওপেন-লোড ডিটেকশন
• ওভারটেম্পারেচার প্রোটেকশন
• শর্ট-সার্কিট প্রুফ
• রিভার্স-পোলারিটি প্রুফ

• অটোমোটিভ LED লাইটিং অ্যাপ্লিকেশন সহ:
• রিয়ার লাইট
• ডেটাইম রানিং লাইট
• ফগ লাইট
• পজিশন লাইট
• ইন্টেরিয়র লাইট
• স্টপ বা টেইল লাইট
