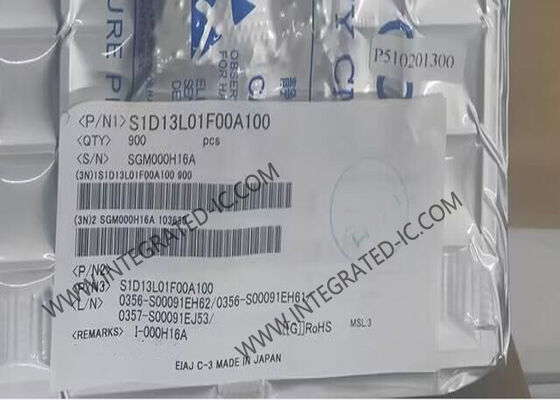

S1D13L01F00A100 ইন্টিগ্রেটেড সার্কিট চিপ এলসিডি কন্ট্রোলার QFP-128 প্যাকেজে 384KB WQVGA ডিসপ্লে বাফার সহ

এস১ডি১৩এল০১ একটি সাধারণ, মাল্টি-পারপাস গ্রাফিক্স এলসিডি কন্ট্রোলার যার মধ্যে ৩৮৪ কেবি এমবেডেড SRAM ডিসপ্লে বাফার রয়েছে যা টিএফটি প্যানেল সমর্থন করে। এস১ডি১৩এল০১ ৮/১৬-বিট এবং ডাইরেক্ট/ইনডাইরেক্ট উভয় ভ্যারিয়েশনে সবচেয়ে জনপ্রিয় সিপিইউ ইন্টারফেস সমর্থন করে। এমবেডেড ডিসপ্লে বাফার একক লেয়ার ডিসপ্লের জন্য ২৪বিপিপি-তে ৪৮০x২৭২ বা ৮বিপিপি-তে ৮০০x৪৪০ পর্যন্ত ডব্লিউকিউভিজিএ সমর্থন করে, অথবা দুটি লেয়ার ডিসপ্লের জন্য ১৬বিপিপি (প্রধান লেয়ার) এবং ৪৮০x২৭২-এ ৮বিপিপি (পিআইপি লেয়ার) সহ ৪৮০x২৭২ সমর্থন করে।

• এমবেডেড ৩৮৪ কেবি ডিসপ্লে বাফার
• ডাইরেক্ট এবং ইনডাইরেক্ট সিপিইউ ইন্টারফেস
• ৮/১৬-বিট ডেটা বাস উইডথ
• এসপিআই সিপিইউ ইন্টারফেস
• আরজিবি ইন্টারফেস টিএফটি প্যানেলের জন্য সমর্থন
• ৮০০x৪৪০@৮বিপিপি পর্যন্ত প্রোগ্রামযোগ্য রেজোলিউশন
• ২৪ বিপিপি পর্যন্ত প্রোগ্রামযোগ্য কালার ডেপথ
• প্রধান এবং পিআইপি উইন্ডো সমর্থন করে
• সোয়েলভিউTM ৯০°, ১৮০°, ২৭০° রোটেশন
• সাধারণ উদ্দেশ্য ইনপুট/আউটপুট পিন
• প্রধান এবং পিআইপি লেয়ার উভয়ের জন্য LUT ২৫৬x২৪বিটx ৩ পিস
• আলফা ব্লেন্ডিং, ট্রান্সপারেন্সি, ফ্ল্যাশিং
• সফটওয়্যার ইনিশিয়েটেড পাওয়ার সেভ মোড
• দুটি এমবেডেড পিএলএল বা ডিজিটাল ক্লক ইনপুট থেকে ক্লক নির্বাচন করা যেতে পারে
• এইচআইওভিডিডি/পিআইওভিডিডি: ৩.৩ বা ১.৮ভি কোর/পিএলএলভিডিডি: ১.৫ভি
• তাপমাত্রার পরিসীমা: -৪০° ~ ৮৫°
• প্যাকেজ: কিউএফপি১৫ ১২৮-পিন, ০.৪মিমি পিন পিচ
